Die Blech-Funktion von SpaceClaim kann eingesetzt werden, um Komponenten zu reparieren, die aus Blech gefertigt werden sollen, aber nicht den Standards für Blech für die Fertigung entsprechen. Es gibt eine Reihe von typischen Fehlern bei der Verarbeitung mit Blech, die mit SpaceClaim leicht behoben werden können.
Eine Blechkomponente korrigieren
-
Verbindungen reparieren, die nicht gebogen werden können.

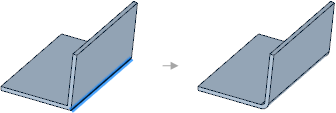

Eine Kante einer unzulässigen Verbindung auswählen, auf klicken und einen Verbindungstyp auswählen. Wenn eine zulässige Verbindung hergestellt wurde, werden die Änderungen an Stärke, Biegeradius und K-Faktor für das Teil übernommen, und in der abgewickelten Konstruktion wird der Verkürzungswert für die Verbindung angezeigt. Ein Beispiel für diese Änderung ist unten abgebildet.
-
Überflüssige Formen ausfüllen.
Eine Blechkomponente weist häufig eine Reihe von Details auf (z. B. Ausstanzungen, Kieme und Belüftungsschlitze), die nicht notwendigerweise für alle am Fertigungsprozess beteiligten Personen relevant sind. Mit SpaceClaim können diese Details schnell und einfach aufgefüllt werden, um Teile vereinfacht darzustellen und die Konzentration auf die Elemente zu beschränken, die für die einzelnen Fertigungsschritte erforderlich sind.

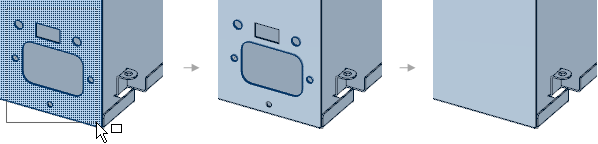

Um eine Form auszufüllen, mithilfe von eine Auswahlbox um die gewünschten Teile aufziehen und diese dann mit entfernen. Ein Beispiel hierfür ist unten abgebildet.
Probleme beim Abwickeln von Teilen erkennen

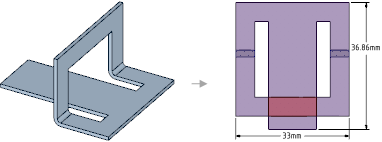

Wenn für eine abgewickelte Komponente Konflikte mit Formen bestehen, wird die kollidierende Form im Strukturbaum als separate Fläche angezeigt und rot hervorgehoben (siehe Abbildung unten). Die Kante, die das Abwickeln verhindert, ist ebenfalls hervorgehoben.
