Erstellen einer Kugel
Send Feedback
Einfügen  > Einfügen von Formen > Erstellen einer Kugel

Mit dem Werkzeug "Kugel" kann schnell eine Kugel erstellt werden.

Kugel erstellen

  1. Das Werkzeug "Kugel" aus dem Menü "Erstellen" oder aus dem Menü "Formen" auf der Registerkarte "Einfügen" auswählen.

  2. (Optional) Im Fensterbereich "Eigenschaften" auf Kein Zusammenführen klicken, wenn die Kugel nicht mit vorhandenen Körpern zusammengeführt werden soll.

  3. (Optional) Im Fensterbereich "Eigenschaften" auf Ausschneiden klicken, um Material von Volumenkörpern zu entfernen, wenn diese die Kugel überlappen.

  4. Klicken, um den Mittelpunkt der Kugel und die Ebene festzulegen, in der der Kugelradius bemaßt werden soll.

    Durch Bewegen der Maus kann eine Vorschau der Kugel angezeigt werden. Die Kugelerzeugung funktioniert am besten, wenn der Cursor in der x-y-Richtung der Ebene bewegt wird, die mit dem ersten Klick angegeben wurde.

  5. Klicken, um den Radius der Kugel festzulegen.

Kugel über einer Fläche oder Kante erstellen

  1. Eine oder mehrere Flächen oder Kanten auswählen.

  2. Das Werkzeug "Kugel" aus dem Menü "Erstellen" oder aus dem Menü "Formen" auf der Registerkarte "Einfügen" auswählen.

    Eine Kugel wird erstellt, die mindestens die ausgewählten Flächen und/oder Kanten bedeckt.

Optionen

Im Rahmen des Werkzeugs "Kugel" stehen die folgenden Optionen zur Verfügung.

Hinzufügen

Material hinzufügen, um eine massive Kugel zu erstellen.

Ausschneiden

Material entfernen, wenn die Kugel ein anderes Objekt schneidet.

Kein Zusammenführen

Erstellt eine Kugel ohne Zusammenführen mit anderen Objekten, selbst wenn die Kugel ein vorhandenes Objekt schneidet.

Nur Körper auf der nahen Seite

Material nur auf der nahen Seite hinzufügen, wenn die Kugel ein anderes Objekt schneidet.

Beispiele

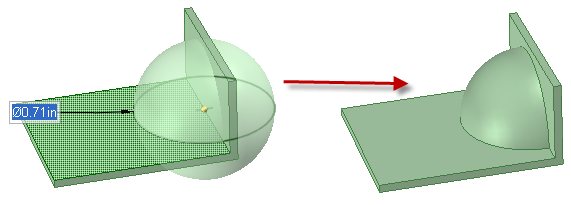

Hinzufügen von Kugelmaterial nur auf der nahen Seite einer dünnen Platzierungswandung mit der Option "Nur Körper auf der nahen Seite"

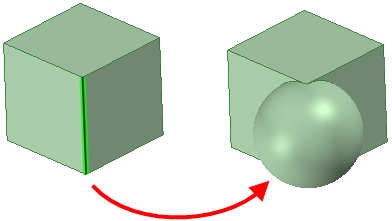

Erstellen einer Kugel über einer Fläche oder Kante

Flächen auswählen und auf das Werkzeug "Kugel" klicken, um eine Kugel zu erstellen. Anschließend mehrmals auf das Werkzeug "Kugel" klicken, um die ausgewählte Kugel zu vergrößern.
