Mit dem Werkzeug "Versatz" kann eine Versatzbeziehung zwischen zwei Flächen festgelegt werden. Diese Beziehung wird auch für die Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten. Wenn z. B. mit dem Werkzeug "Ziehen" eine Versatzfläche ausgewählt wird, wird die Versatzbemaßung angezeigt. Für Bezugsflächen wird keine Bemaßung angezeigt.
Versatzbeziehung festlegen
-
Im Menü "Erstellen" auf das Werkzeug "Versatz"
klicken.Den Mauszeiger über die Konstruktion bewegen, um die für Versatzbeziehungen verfügbaren Flächen anzuzeigen.
-
(Optional) Optionen auswählen.
Die Option Alle mit gleichem Versatz suchen auswählen, um alle aneinandergrenzenden Flächenpaare auszuwählen, die denselben Versatzabstand wie das ausgewählte Paar haben. Wenn diese Option nicht ausgewählt wird, wird die Versatzbeziehung nur für das ausgewählte Flächenpaar festgelegt.
-
Auf die erste Fläche klicken.
-
Auf die zweite Fläche klicken.
Nun wird eine Versatzbeziehung für das Flächenpaar und weitere mit ihm verbundene Flächen mit demselben Versatzabstand erstellt (wenn "Alle mit gleichem Versatz" ausgewählt wurde). Die Werkzeughilfe "Bezugsfläche ändern" wird aktiviert.
-
(Optional) Klicken, um die Bezugsfläche(n) auszuwählen.
Wenn eine der Flächen mit einem Konstruktionswerkzeug verschoben wird, wird auch die andere Fläche des Versatzpaares verschoben, damit die Versatzbeziehung erhalten bleibt. Wenn eine Fläche eines Versatzpaares gefüllt wird, wird die andere Fläche ebenfalls gefüllt.
Werkzeughilfen
Im Rahmen des Werkzeugs "Versatz" stehen mehrere Werkzeughilfen zur Verfügung, die für den Bearbeitungsvorgang hilfreich sind:
|
|
Die Werkzeughilfe "Flächenpaar" ist standardmäßig aktiviert. |
|
|
Wenn die Werkzeughilfe "Bezugsfläche ändern" aktiviert ist, auf die Flächen klicken, die als Bezugsflächen für den Versatz dienen sollen. |
Beispiele

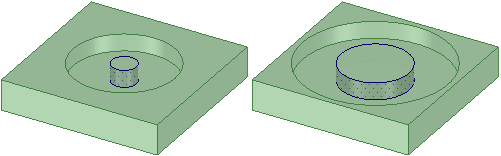

Bei einer Versatzbeziehung zwischen zwei zylindrischen Flächen werden beide Flächen geändert, wenn der Durchmesser eines der Zylinder geändert wird
