Mit dem Werkzeug können Volumeninformationen für die Volumenkörper und Oberflächen in der Konstruktion angezeigt werden.
Wird dieses Werkzeug auf einer Oberfläche eingesetzt, wird der gesamte Oberflächenbereich angezeigt. Wenn mehrere Oberflächen auf der gleichen Ebene vorhanden sind, zeigt das Werkzeug den gesamten Oberflächenbereich für alle Oberflächen an. Die einzelnen Oberflächenbereiche der Oberflächen können mit dem Werkzeug Messen angezeigt werden.
Masseeigenschaften eines Volumenkörpers anzeigen
-
Im Menü auf der Registerkarte auf

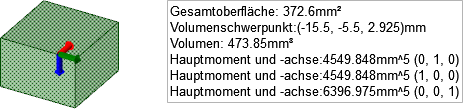

Masse klicken.Im Strukturbaum auf einen Volumenkörper klicken oder den Volumenkörper durch dreifaches Klicken im Grafikfenster auswählen, um sein Volumen, seinen Schwerpunkt, seine Hauptträgheitsmomente und Achsen anzuzeigen.
-
Im Mittelpunkt des Volumens wird ein kleiner Ursprung angezeigt, dessen Achsen in Richtung der Hauptachsen ausgerichtet sind. Um die Hauptträgheitsmomente und Achsen für einen anderen Punkt zu berechnen, drücken und auf einen Ursprung klicken, um ihn der Auswahl hinzuzufügen.
Um das tatsächliche Trägheitsmoment zu berechnen, die Momentmessung mit der Dichte des Volumenkörpers multiplizieren.
Die Achse wird durch die Werte x, y und z angegeben, in der Abbildung oben lauten diese Werte (0, -1, 0). Die erste Zahl entspricht der roten Achse des Ursprungs, die zweite Zahl der grünen Achse und die dritte Zahl entspricht der blauen Achse.
Projizierten Bereich von Objekten messen
-
Im Menü auf der Registerkarte auf
Masse klicken. -
Auf die Werkzeughilfe Bezugsebene auswählen klicken.
-
Die zu messenden Objekte auswählen.
Alternativ kann auch Alt gedrückt gehalten und das Objekt ausgewählt werden, ohne die Werkzeughilfe zu verwenden.
Im Grafikfenster werden der projizierte Bereich und die geschätzte Genauigkeit angezeigt.

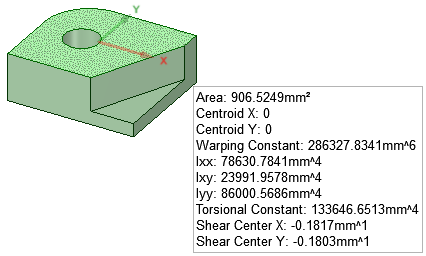

Eigenschaften eines ebenen Schnitts messen
-
Im Menü auf der Registerkarte auf
Masse klicken. -
Auf die Werkzeughilfe Ebene Fläche auswählen klicken.
-
Eine ebene Fläche auswählen.
