Mit der Werkzeughilfe werden Objekte um einen Punkt, eine Kante oder eine Fläche verschoben. Diese Werkzeughilfe kann zum Schwenken von Mustern oder Flächen und zum Erstellen einer einfachen aufgelösten Baugruppe verwendet werden.
Objekte mit der Werkzeughilfe "Drehpunkt" verschieben
-
Auf der Registerkarte im Menü auf
Verschieben klicken. -
Die zu verschiebenden Punkte, Kanten oder Flächen auswählen. Es können Oberflächen, Volumenkörper oder Komponenten ausgewählt werden.
Dieses Objekt wird durch eine Schattierung hervorgehoben, die dunkler als dessen normale Farbe ist. Ausgewählte Komponenten werden durch eine rote Begrenzungsbox hervorgehoben.
-
Auf die Werkzeughilfe Drehpunkt auf der rechten Seite des Grafikfensters klicken.
-
Den Punkt, die Kante oder die Fläche als Drehpunkt auswählen. Es können Oberflächen, Volumenkörper oder Komponenten ausgewählt werden.
Dieses Objekt wird in Blau hervorgehoben.
-
Im Werkzeug einen Pfeil oder Radius ziehen, um die Objekte zu verschieben.
Beispiele
In den unten angegebenen Beispielen wurde das Objekt in der durch den roten Pfeil angegebenen Richtung gezogen.

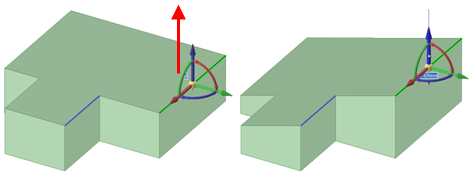

Verschieben einer Kante mit einer anderen Kante als Drehpunkt.

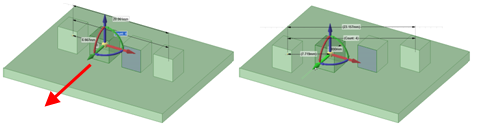

Verschieben eines Musters mit einem anderen Musterelement als Drehpunkt. Es müssen alle Flächen für das zu verschiebende Musterelement ausgewählt werden.

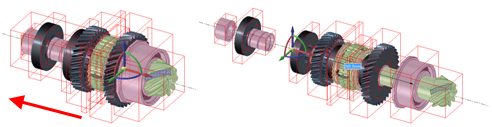

Verschieben von Komponenten mit einer Fläche einer der Komponenten als Drehpunkt. Im Strukturbaum die Komponenten auswählen.
