des Werkzeugs können Objekte relativ zueinander um eine Ebene verschoben werden, als wären diese gespiegelte Objekte, ohne dass jedoch eine Spiegelbeziehung zwischen den Objekten erstellt werden muss. Anders als beim Werkzeug können mit der Option sowohl verschiedene als auch gleiche Formen verschoben werden.
Diese Option kann mit einer automatisch bestimmten virtuellen Spiegelebene auf Grundlage der Position des Verschiebe-Werkzeugs verwendet werden. Es kann auch die Werkzeughilfe zum Einrichten einer festen Spiegelebene verwendet werden.
Bei einer mit einem Drehpunkt ausgewählten Spiegelebene wird eine Form, die auf beiden Seiten der Ebene gleich ist, gefunden und automatisch verschoben, wenn die Form an einer Seite der Ebene verschoben wird. Der Mittelpunkt des jeweils ausgewählten Objekts bestimmt, auf welcher Seite der Ebene die Form liegt.
Flächen, Kanten, Ecken, Schnittkurven und Skizzenelemente können symmetrisch verschoben werden. Kurven, die die Symmetrieebene teilweise überlappen, können verschoben werden. Die Option ist nicht zum Verschieben von Objekten verfügbar, die über eine eingerichtete Spiegelzuordnung verfügen.
Objekte symmetrisch um eine virtuelle Spiegelebene verschieben
-
Zwei oder mehr Objekte auswählen.
- Auf das Werkzeug klicken.
- Im Fensterbereich mit den Optionen zum Verschieben auf Symmetrisch verschieben klicken.
-
Auf einen der Verschiebepfeile klicken und ziehen. Beim Ziehen wird am Mittelpunkt des Verschiebe-Werkzeugs senkrecht zur Ziehrichtung eine virtuelle Spiegelebene angezeigt. Bewegungen werden entsprechend dieser Ebene gespiegelt. Auf der anderen Seite der virtuellen Spiegelebene wird ein virtuelles Verschiebe-Werkzeug angezeigt, um die gespiegelte Verschiebung oder Rotation anzuzeigen. Die ausgewählten Objekte werden symmetrisch entsprechend der angezeigten Ebene verschoben.
Zum Zurücksetzen der virtuellen Spiegelebene die Auswahl ändern oder die Option Symmetrisch verschieben umschalten.
Zwei Volumenkörper symmetrisch entsprechend einem virtuellen Spiegel bewegen.

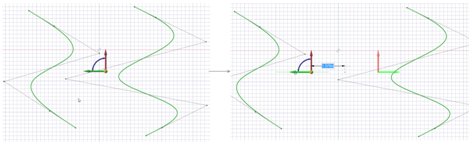

Zwei Kurven verschieben.
Objekte symmetrisch anhand einer mit Drehpunkt ausgewählten Spiegelebene verschieben
-
Eine Ebene oder ebene Fläche erstellen.
-
Zwei oder mehr Objekte auswählen.
-
Auf das Werkzeug klicken.
-
Im Fensterbereich mit den Optionen zum Verschieben auf
Symmetrisch verschieben klicken. -
Auf die Werkzeughilfe
Drehpunkt klicken. -
Zum Bestimmen der Symmetrieebene auf die Ebene oder ebene Fläche klicken.
Objekte auf der anderen Seite der Drehpunktebene mit übereinstimmender Form werden automatisch erkannt und symmetrisch entsprechend der Ebene verschoben.
-
Den Rotations- oder Verschiebepfeil auf dem Verschiebe-Werkzeug ziehen, um die Form symmetrisch entsprechend der mit Drehpunkt ausgewählten Spiegelebene zu ändern..

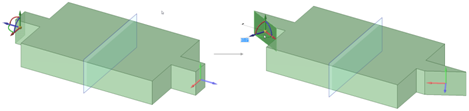

Das Schwenken einer Kante ändert die übereinstimmende Form auf der anderen Seite der mit Drehpunkt ausgewählten Spiegelebene.

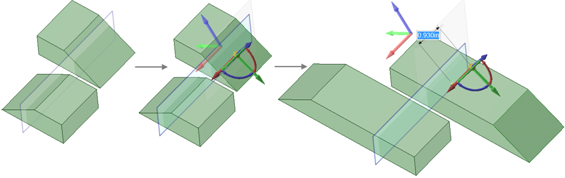

Verschieben von Flächen, die symmetrisch zueinander sind, jedoch teilweise auf jeder Seite der Spiegelebene liegen. Der Mittelpunkt der Begrenzungsboxen der jeweiligen Objekte befindet sich auf beiden Seiten der Ebene. Das Werkzeug kann daher die symmetrischen Formen erkennen und die abgewinkelten Flächen verschieben.
