Mit versetzten Abschnitten können innere Details gezeigt werden, die in unterschiedlichen Schnittebenen in einer Ansicht liegen.

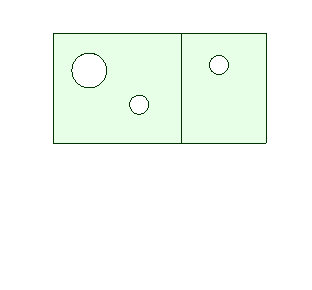

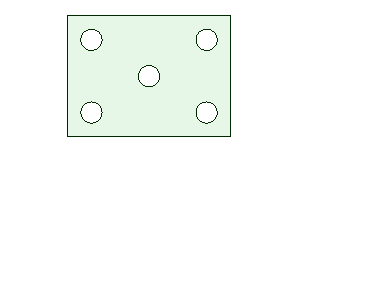

In einigen Fällen soll vielleicht nur die Geometrie in der Schnittebene angezeigt werden. Dies wird als Flächenquerschnitt bezeichnet. In anderen Fällen soll auch die Geometrie hinter der Ebene angezeigt werden. Dies wird als Gesamtquerschnitt bezeichnet. Beide Arten sind in der Abbildung unten dargestellt.

Im Abschnitt "Detail" in den SpaceClaim-Optionen sind auch Einstellungen für Querschnitte verfügbar. Weitere Informationen finden sich unter "Anzeigeoptionen" und "Linientyp-Optionen".

Es gibt folgende Möglichkeiten zum Erstellen von Darstellungen von versetzten Querschnitten:

• Als neue Ansicht, die aus einer vorhandenen Ansicht projiziert wurde
• Durch Umwandeln einer vorhandenen Ansicht in eine Schnittdarstellung

Nach dem Erstellen einer Schnittdarstellung kann die Betrachtungsrichtung umgekehrt werden.

1. Mit der rechten Maustaste auf eine Schnittlinie oder einen Pfeil klicken.
2. Betrachtungsrichtung kippen auswählen.

Einen versetzten Abschnitt aus einem vorhandenen Querschnitt erstellen

1. Eine Schnittdarstellung erstellen.
2. Auf die Werkzeughilfe Versetzten Abschnitt erstellen klicken.
3. An dem Punkt, an dem ein Versatz erstellt werden soll, auf die Schnittlinie klicken.
4. Die Seite der Schnittlinie ziehen, die durch ein anderes Detail verlaufen soll.
5. Fortfahren, bis jeder gewünschte Versatz eingerichtet wurde.

Beim Auswählen und Ziehen einzelner Schnittliniensegmente wird das gezogene Segment an anderen Abschnitten gefangen und mit ihnen zusammengeführt.



 Alternativer Workflow

1. Eine Schnittdarstellung erstellen.
2. Mit der rechten Maustaste auf die Schnittlinie klicken.
3. Schnitt aufspalten auswählen.
4. SpaceClaim erstellt einen Standardversatz.
5. Einzelne Schnittliniensegmente an die gewünschte Position ziehen.

   Beim Auswählen und Ziehen einzelner Schnittliniensegmente wird das gezogene Segment an anderen Abschnitten gefangen und mit ihnen zusammengeführt.

   Es können nur rechtwinklig zur Hauptrichtung verlaufende Segmente geteilt werden.

6. Fortfahren, bis jeder gewünschte Versatz eingerichtet wurde.

Einen versetzten Abschnitt als neue Schnittdarstellung erstellen

1. Eine Kette von Linien in einer Zeichenblattansicht skizzieren.
2. Ein Liniensegment auswählen.
3. Das Werkzeug Querschnitt öffnen.
4. Die Maus bewegen, um die ebene Schnittdarstellung zu platzieren.

Die neue Ansicht wird rechtwinklig zum ausgewählten Liniensegment projiziert, das schräg sein kann.

SpaceClaim sucht die anderen verbundenen Segmente, um die Ansicht zu erstellen.

Wenn das Werkzeug keine eindeutige Kette von Linien findet, wird ein ebener Schnitt erstellt.



Schnittdarstellungen in 3D veröffentlichen







---
