Skalieren von Volumenkörpern und Oberflächen
Send Feedback
Konstruieren  > Bearbeiten  > Ziehen > Skalieren von Volumenkörpern und Oberflächen

Mit dem Werkzeug können Volumenkörper und Oberflächen skaliert werden. Es können mehrere Objekte in unterschiedlichen Komponenten skaliert werden.

Volumenkörper oder Oberflächen skalieren

  1. Auf der Registerkarte im Menü auf  Ziehen klicken.

  2. Einen Volumenkörper oder eine Oberfläche auswählen.

  3. Auf die Werkzeughilfe Körper skalieren klicken.

  4. Auf einen Punkt, eine Ecke oder einen Ursprung klicken, um den Ursprung für die Skalierung festzulegen.

  5. Ziehen, um dynamisch zu skalieren (während des Ziehens wird ein Feld mit dem Maßstab angezeigt), oder die Leertaste drücken und den Maßstab eingeben.

    Es können mathematische Ausdrücke verwendet werden, um einen Skalierungsfaktor zu berechnen.

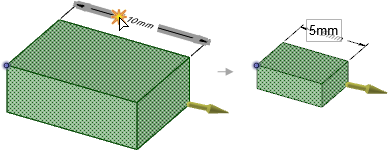

    Zum Skalieren mithilfe einer Bemaßungsbeschriftung auf das Funkensymbol neben der Bemaßung klicken und einen neuen Wert eingeben.

Den Volumenkörper oder die Oberfläche auswählen, drücken, auf eine Ecke klicken, um die Skalierung zu verankern, und ziehen.

Volumenkörper asymmetrisch skalieren

  1. Auf der Registerkarte im Menü auf  Ziehen klicken.

  2. Einen Volumenkörper auswählen.

  3. Auf die Werkzeughilfe Körper skalieren klicken.

  4. Auf einen Punkt, eine Ecke oder einen Ursprung klicken, um den Ursprung für die Skalierung festzulegen.

  5. Alt gedrückt halten und eine Ursprungsachse auswählen oder Alt und Strg gedrückt halten und einen Punkt und eine Linie auswählen.

  6. In eine der Richtungen der Linie ziehen, um das Teil in dieser Richtung zu skalieren.

    Es ist möglich, die Leertaste zu drücken und beim Ziehen einen Wert für die Skalierung einzugeben.

Vorhandenen Volumenkörper oder vorhandene Oberfläche von Millimeter in Zoll umrechnen

  1. Einheiten wie oben beschrieben in Zoll ändern.

  2. Auf der Registerkarte im Menü das Werkzeug auswählen.

  3. Das umzuwandelnde Objekt auswählen.

  4. Das Objekt um den Faktor 25,4 skalieren.

Bezugsfläche oder -achse skalieren

  1. Auf der Registerkarte im Menü auf  Ziehen klicken.

  2. Die Bezugsfläche und/oder -achse und eine Kurve, eine Oberfläche oder einen Volumenkörper auswählen.

    Strg gedrückt halten und die Ebene auswählen. Die Ebene kann nicht mit einer Auswahlbox ausgewählt werden.

  3. Auf die Werkzeughilfe Körper skalieren klicken.

  4. Ankerpunkt auswählen.

  5. In Richtung des Pfeils ziehen.

Beispiele

Asymmetrisches Skalieren eines Volumenkörpers

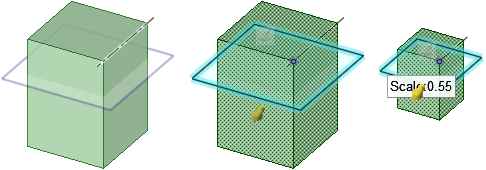

Skalieren einer Ebene und einer Achse mit einem Volumenkörper

Zum Skalieren eines Objekts können Bemaßungsbeschriftungen verwendet werden. Siehe Bearbeiten mit Beschriftungsbemaßungen.
