Skizzenkurven können mit dem Werkzeug oder mit dem Werkzeug skaliert werden.
Das Werkzeug sollte verwendet werden, wenn Skizzenkurven skaliert werden, die in einer Ebene liegen. Das Werkzeug sollte verwendet werden, wenn wie im nachfolgenden Beispiel Kurven skaliert werden sollen, die sich auf mehreren Ebenen befinden.

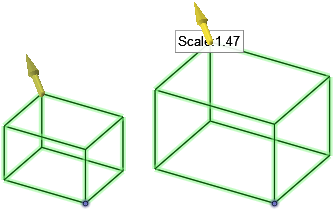

Skizzenkurven mit dem Werkzeug "Ziehen" skalieren
-
Auf der Registerkarte im Menü auf
Ziehen klicken. -
Kurven auswählen.
-
Auf die Werkzeughilfe Maßstab klicken.
-
Ankerpunkt auswählen.
-
Wenn Füll- und Verbindungsfläche in Orange hervorgehoben ist, diese Option im Festerbereich durch Klicken deaktivieren.
Die Skalierung funktioniert nicht, wenn die Option Füll- und Verbindungsfläche aktiviert ist.
-
In Richtung des gelben Führungspfeils ziehen.
