Mit dem Werkzeug werden kleine Flächen und Splitterflächen in der Konstruktion identifiziert und entfernt. Diese Flächen können vor dem Export der Konstruktion für die Analyse entfernt werden, wenn ihre Auswirkung auf die Analysegenauigkeit vernachlässigbar, ihre Auswirkung auf die Analysegeschwindigkeit jedoch beträchtlich ist.
Wenn die kleine Fläche tangential zu einer angrenzenden Fläche ist, führt das Werkzeug die kleine Fläche mit der angrenzenden Fläche zusammen. Wenn keine angrenzende Fläche tangential ist, verlängert das Werkzeug angrenzende Flächen, um die kleine Fläche zu entfernen.
Kleine Flächen und Splitterflächen entfernen
-
Auf der Registerkarte im Menü auf
Kleine Flächen klicken.Das Werkzeug sucht automatisch kleine Flächen in der aktiven Komponente und hebt sie im Grafikbereich hervor, wie in der Abbildung oben gezeigt.
-
Die zu ändernden Objekte auswählen:
-
Mit der Werkzeughilfe Problem auswählen die hervorgehobenen Bereiche auswählen, die angepasst werden sollen. Der Cursor ändert sich in eine Hand, wenn die Maus über einen Problembereich bewegt wird. Diese Werkzeughilfe ist standardmäßig aktiviert.
-
Mit der Werkzeughilfe Formen auswählen werden Flächen ausgewählt, die nicht automatisch identifiziert wurden.
-
-
Im Fensterbereich Werte für Maximalfläche und Maximalbreite festlegen. Flächen, die kleiner als die Maximalfläche oder schmaler als die Maximalbreite sind, werden gefunden und zur Korrektur hervorgehoben.
-
Mit den Optionen im Menü können die Probleme einzeln nacheinander angezeigt werden, bevor sie behoben werden.
-
Auf Weiter oder Zurück klicken, um durch die einzelnen identifizierten Probleme zu navigieren und diese hervorzuheben.
-
Auf Bildschirmgröße zoomen auswählen, wenn die Ansicht im Grafikbereich beim Klicken auf oder automatisch in das Problem hinein gezoomt werden soll.
-
-
Auf die Werkzeughilfe Abschließen klicken.
SpaceClaim entfernt die ausgewählten Flächen.
Werkzeughilfen
Die folgenden Werkzeughilfen unterstützen diesen Vorgang:
|
|
Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Objekte, die angepasst werden sollen, müssen im Strukturbaum ausgewählt werden, während dieses Werkzeug aktiviert ist. |
|
|
Mit der Werkzeughilfe Formen auswählen können kleine Flächen und Splitterflächen ausgewählt werden, die nicht automatisch gefunden wurden. Die Fläche wird automatisch entfernt, wenn sie kleiner als die Werte in und/oder (Fensterbereich ) ist. |
 |
Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden. |
|
|
Mit dem Werkzeug Abschließen werden alle hervorgehobenen Flächen entfernt. |
Optionen
Im Fensterbereich stehen die folgenden Optionen zur Verfügung:
|
Maximalfläche |
Flächen, die kleiner als die Maximalfläche sind, werden gefunden und zur Korrektur hervorgehoben. |
|
Maximalbreite |
Flächen, die schmaler als die Maximalbreite sind, werden gefunden und zur Korrektur hervorgehoben. |

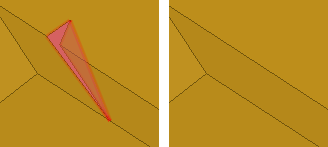

Beispiele
Füllen von benachbarten Flächen, die gemeinsam ausgewählt wurden, weil sie nicht einzeln entfernt werden können
