Unsere Dateien entsprechen der Open Packaging Convention von Microsoft, die von Microsoft Office 2007 verwendet wird. Diese Dateien sind ZIP-Archive mit einer besonderen Struktur, die hauptsächlich XML-Daten enthalten.

Über dieses offene Format können Dritte die benötigten Informationen von SpaceClaim erhalten, ohne direkt mit der SpaceClaim-API kommunizieren zu müssen. Ein PDM-System könnte beispielsweise mithilfe eines SpaceClaim-Dokuments mit allen externen Abhängigkeiten eine 3D-Vorschau des Modells anzeigen. Es könnte auch ein Stapel-Übersetzer erstellt werden, der auf einem UNIX-Betriebssystem läuft.

Drittanbieter, die mit SpaceClaim-Daten arbeiten möchten, sollten sich von SpaceClaim Rat dazu einholen, wie ihre eigenen Lösungen am besten mit SpaceClaim kombiniert werden können. Der große Vorteil des Arbeitens mit SpaceClaim-Dateien liegt darin, dass keine SpaceClaim-Lizenz benötigt wird, um SpaceClaim-Daten lesen zu können. Wenn SpaceClaim-Daten erstellt oder die SpaceClaim-Benutzeroberfläche erweitert werden soll, bietet sich eher die API an. SpaceClaim umfasst Beispielcode zum Extrahieren von Volumenkörpern aus SCDOC-Dateien.

Dateien, die in der SpaceClaim-Datei enthalten sind

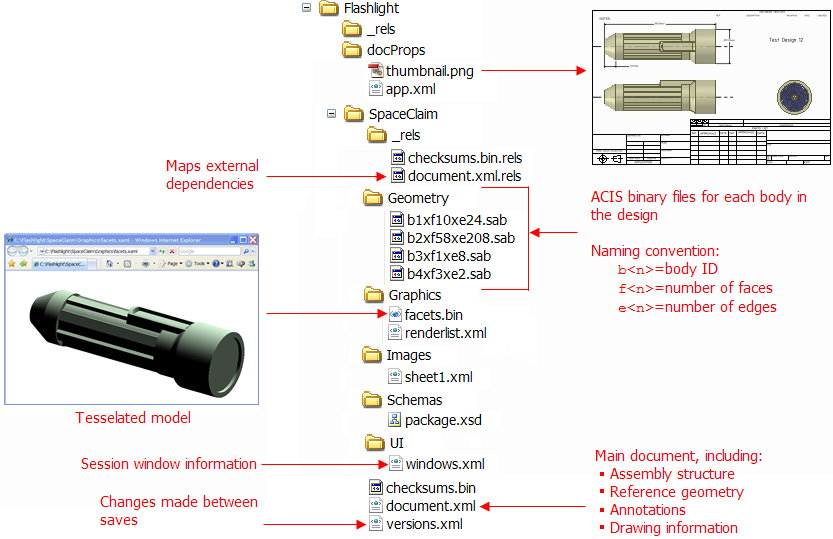

Diese Abbildung zeigt die Dateien, die in einer Flashlight.scdoc-Beispieldatei enthalten sind.

Dateien, die in der SpaceClaim-Datei enthalten sind

Die Datei document.xml.rels enthält Zeiger auf alle Dateien, die zum Laden der Konstruktion in SpaceClaim erforderlich sind. Die Abbildung unten zeigt diesen Content für das Flashlight-Beispiel.

Diese Informationen können beispielsweise dazu verwendet werden, durch Betrachtung der assemblyComponent-Beziehung für eine Stückliste alle Bauteile zu bestimmen. In diesem Fall zeigt die Datei auf eine andere Datei mit dem Namen Standard Parts.scdoc. Durch Öffnen dieser Datei und Bestimmen der darin enthaltenen Komponenten und Subkomponenten kann ein Stücklisten-Bericht generiert werden.

Es gibt drei Arten von Zeigern für externe Dateien:

• assemblyComponent zeigt auf eine Datei, die die in der Baugruppe enthaltenen Subkomponenten enthält.

• drawingFormat zeigt auf die Datei, mithilfe der das Zeichenblatt formatiert wird.

• redlineComponent zeigt auf eine 3D-Markup-Folie.

Es gibt darüber hinaus mehrere interne Dateizeiger auf die Formendateien, Miniaturbilder, Mosaikdaten und Fenstereinstellungen. Die bodyGeometry-ID enthält den Schlüssel zur Identifizierung der in den anderen XML- und XAML-Dateien beschriebenen Körper.

In den SCDOC-Dateien enthaltene Daten anzeigen

1. Die SCDOC-Datei kopieren, die angezeigt werden soll.

2. Die Dateierweiterung SCDOC durch die Erweiterung ZIP ersetzen.

3. Die Dateien in der ZIP-Datei extrahieren.

4. Die Ordner öffnen und die Inhalte der XML- und XAML-Dateien mit einem XML-Viewer, z. B. XMLNotepad, anzeigen.

In den SCDOC-Dateien enthaltene Daten bearbeiten

Einige der in der SCDOC-Datei enthaltenen Daten können problemlos geändert werden. Zur Erstellung von SpaceClaim-Daten und Erweiterung der SpaceClaim-Benutzeroberfläche ist jedoch die API besser geeignet. In den folgenden Schritten wird erläutert, wie eine Beschriftung in Flashlight\SpaceClaim\document.xml bearbeitet werden kann.

1. Nachdem die Dateien extrahiert wurden, document.xml mit einem XML-Viewer, z. B. XMLNotepad, anzeigen.

2. Nach dem Text der Beschriftung suchen, die geändert werden soll.

3. Den Text bearbeiten.

4. Die Datei speichern.

5. Eine neue ZIP-Datei mit allen zuvor extrahierten Dateien erstellen. Darauf achten, dass der Ordner der obersten Ebene nicht darin enthalten ist.

6. Die Dateierweiterung ZIP durch die Erweiterung SCDOC ersetzen.

7. Die Datei in SpaceClaim öffnen, um die Änderungen zu überprüfen.

Mosaikmodelle anzeigen

Die Datei facets.xaml im Internet Explorer oder einem anderen XAML-Viewer öffnen.

Miniaturbild der Datei anzeigen

Die Datei in einem Grafikprogramm öffnen. Das Miniaturbild wird in Windows Explorer angezeigt.





---
