Es ist möglich, eine weitere Bezugsfläche auszuwählen, um gleichzeitig einen anderen Schweißpunkt auf dieser Fläche zu erstellen.
Eine weitere Fläche hinzufügen
-
Auf die Werkzeughilfe Bezugsflächen auswählen klicken.
-
Die untere Fläche des rechten Teils im hinteren Bereich der Konstruktion auswählen:
-
Auf die Werkzeughilfe Führungskanten auswählen klicken.
-
Die hintere Kante der Bezugsfläche auswählen:
Auf der zweiten Bezugsfläche wird ein identisches Muster von Schweißpunkten hinzugefügt. Dabei werden dieselben Optionen wie bei der ersten Bezugsfläche verwendet.
Definition der Schweißpunkte abschließen
-
Zum Abschließen der Definition der Schweißpunkte auf die Werkzeughilfe Abschließen klicken.

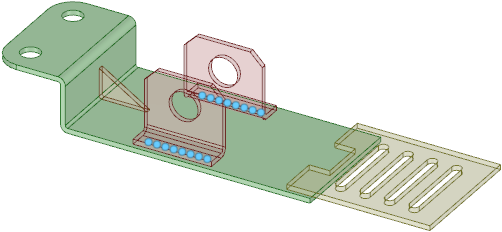

Die Schweißpunkte werden im Grafikfenster als hellblaue Punkte dargestellt:
Außerdem wird die Punktschweißverbindung im Strukturbaum hinzugefügt:
