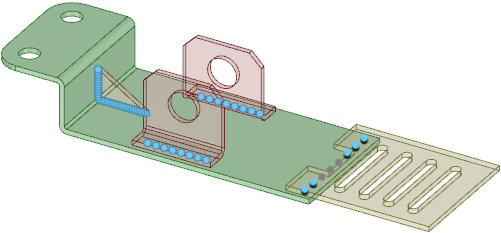

Die Konstruktion kann jetzt zur Analyse an ANSYS gesendet werden. Sie sollte wie folgt aussehen:
Bezüglich der Schweißpunkte, die an ANSYS Workbench gesendet werden können, gibt es Einschränkungen:
- Für eine Simulation können nur Punkte mit Verknüpfungen verwendet werden.
- Schweißpunkte können zwischen aus mehreren Körpern bestehenden Teilen platziert werden, wenn die Körper zu verschiedenen Teilen gehören. Zwischen Körpern desselben Teils definierte Schweißpunkte werden nicht in die Simulation übernommen.
- Schweißnähte können approximiert werden, indem Schweißpunkte auf der Führungskante mit einem Versatz von 0 platziert werden, wenn auf keiner der beiden Seiten der Bezugsfläche eine verknüpfte Fläche gefunden wird.
ANSYS Workbench starten und die Konstruktion senden
-
Auf der Registerkarte auf ANSYS Workbench klicken.
ANSYS wird geöffnet, und die Konstruktion wird geladen.
-

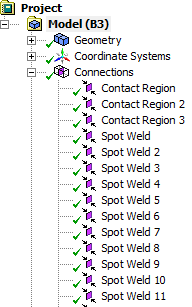

Wenn der Strukturbaum in ANSYS erweitert wird, werden die Schweißpunkte unter dem Knoten angezeigt (siehe Abbildung):
-
Zurück zu SpaceClaim wechseln und eine der Punktschweißverbindungen ändern.
-
In ANSYS Workbench mit der rechten Maustaste auf den Knoten (Form) klicken und diesen dadurch auswählen.
Die Konstruktion ist nun in SpaceClaim und ANSYS auf dem neuesten Stand.
