Ein Zeichenblatt für die Konstruktion erstellen

1. Den Griff durch Deaktivieren im Strukturbaum ausblenden.

   1. Auf das Bearbeitungsmenü klicken und Neu > Zeichenblatt auswählen.

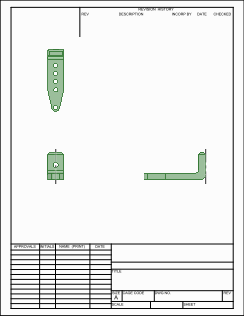

      Es wird ein neues Fenster mit einem Zeichenblatt angezeigt, das die Ansicht des Modells von oben, vorn und rechts enthält. Es können Ansichten angezeigt und Beschriftungen erstellt und formatiert werden, das Zeichenblatt kann formatiert werden, und es lassen sich Markup-Folien erstellen.

2. Auf die Registerkarte klicken, auf das Werkzeug klicken und die Teile des Modells etwas zusammenrücken.

3. Das Blatt verkleinern.

   1. Über dem Menü auf die Registerkarte klicken.

   2. Im Menü auf das Werkzeug klicken.

   3. Das Format A Hochformat auswählen. Das Zeichenblatt für den Halter wird in das Hochformat gedreht und in die Mitte des Fensters verschoben.



   4. Mit den Registerkarten unter dem Grafikfenster kann zwischen dem Modell und dem Zeichenblatt umgeschaltet werden.

4. Die Ergebnisse speichern.
