Öffnung hinzufügen

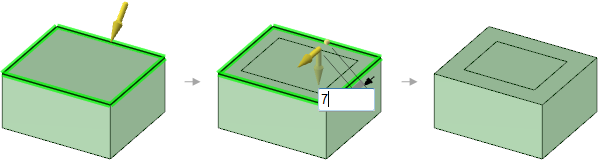

Die obere Kante des Blocks kopieren, um die Kante für die Öffnung zu erstellen:
-
Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf
Ziehen klicken. -
Auf eine obere Kante des Rechtecks doppelklicken.
-
Hierdurch werden vier benachbarte Kanten ausgewählt. Durch erneutes Doppelklicken können die Auswahlmöglichkeiten durchlaufen werden. Weiter doppelklicken, bis die oberen vier Kanten ausgewählt sind, wie in den Abbildungen unten dargestellt.
-
Auf der Mini-Toolbar oder im Fensterbereich "Optionen" die Option "Kante kopieren" auswählen. Diese Option wird auf der Mini-Toolbar wie folgt angezeigt:
-
Die Kante ca. 7 mm (oder 0,3 Zoll) in Richtung des Mittelpunkts der oberen Kante ziehen.
Hierdurch wird eine Kopie der Kante erstellt, die um die mit der Maus gezogene Strecke bzw. den eingegebenen Betrag von der ursprünglichen Kante versetzt ist.

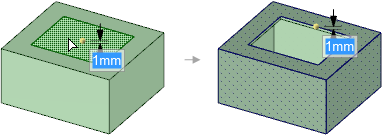

Aus dem Volumenkörper ein Gehäuse erstellen
-
Auf der Registerkarte "Konstruktion" im Menü "Einfügen" auf
Gehäuse klicken. -
Auf die Fläche klicken, die durch Kopieren der Kante erstellt wurde.
-
Die Gehäusestärke ändern:
- Beim Arbeiten mit metrischen Einheiten die Stärke in 1 mm ändern und die Eingabetaste drücken.
- Beim Arbeiten mit angloamerikanischen Einheiten die Stärke in 0,04 ändern und die Eingabetaste drücken.
Aus dem Volumenkörper wird ein Gehäuse erstellt, und die ausgewählte Fläche wird entfernt.
