Vertikale Nähte hinzufügen

Außer dem Aufspalten der oberen Fläche müssen zum Abwickeln und Erstellen des Blechteils auch Biegungen und Nähte hinzugefügt werden.

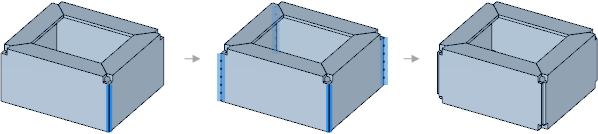

Zunächst die Nähte an den vertikalen Kanten hinzufügen:

1. Eine vertikale Kante auswählen.

2. Im Fensterbereich mit dem Strukturbaum auf Auswahl klicken.

   Diese Registerkarte ist das Turboauswahlwerkzeug, und mit diesem lassen sich ähnliche Geometrien in der Konstruktion ermitteln. Siehe Turboauswahl.

3. Auf Kanten mit derselben Länge klicken.

   Alle vertikalen Kanten werden ausgewählt.

4. Auf der Registerkarte im Menü auf  Naht klicken.

5. In der Dropdown-Liste die Option Keine Überlappung auswählen.

   An Ecken, die keine Freistiche aufweisen, werden automatisch Freistiche erstellt (siehe unten).

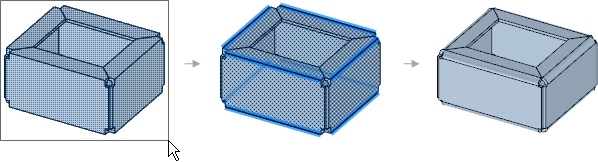

An den restlichen harten Kanten Biegungen hinzufügen

1. Eine Box um das gesamte Teil zeichnen, um es auszuwählen.

2. Im Fensterbereich auf Scharfe Blechkanten klicken.

   Alle Kanten ohne Nahttyp werden ausgewählt. In diesem Beispiel werden alle horizontalen Kanten an der Außenseite des Teils ausgewählt. An allen diesen Kanten sind Biegungen erforderlich, damit das Teil abgewickelt werden kann.

3. Auf der Registerkarte im Menü erneut auf  Naht klicken.

4. In der Dropdown-Liste Biegen auswählen.

   Das Teil verfügt jetzt über Nähte und Biegungen und kann abgewickelt werden:
