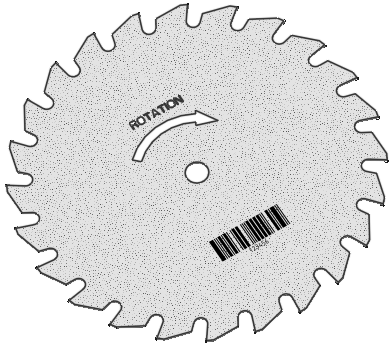

Vous pouvez insérer des annotations de code à barres sur votre conception, feuille de mise en plan ou diapositive de révision 3D. Les codes à barres sont placés sur des plans d'annotation et affichés dans la structure arborescente. S'il existe aussi des annotations dans la conception, les codes à barres et les annotations sont placés dans des dossiers distincts de la structure arborescente. Les codes à barres peuvent être répétés de la même façon que les annotations.
Pour ajouter un code à barres
- Sélectionnez l'outil
Code à barres dans le groupe Annotation de l'onglet Détail. - (Facultatif) Modifiez les options d'affichage :
- Type : Choisissez un des nombreux types standard dans la liste déroulante (la valeur par défaut est 'Code 2 of 5')
- Afficher le texte : Case à cocher qui permet d'afficher ou de masquer le texte du code à barres.
- Placez le code à barres sur un plan d'annotation
- Continuez à placer des codes à barres ou quittez l'outil
Pour modifier un code à barres
- Sélectionnez un code à barres et modifiez une des propriétés suivantes
- Type : Choisissez un des nombreux types standard dans la liste déroulante (la valeur par défaut est 'Code 2 of 5')
- Données : C'est le texte qui est affiché (par défaut '123456')
- Afficher le texte : Vrai ou Faux
- Largeur : Entrez une valeur pour la largeur
- Hauteur : Entrez une valeur pour la hauteur
Pour afficher un code à barres et masquer le plan
-
Créez un calque pour les plans d'annotation
-
Placez le plan d'annotation sur le calque.
-
Désactivez la visibilité du calque qui contient le plan d'annotation.
