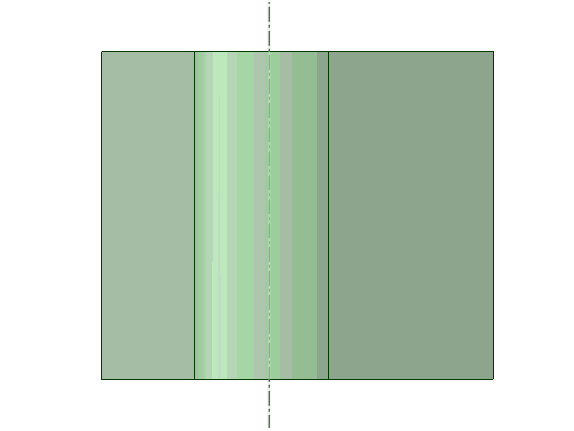

Les coupes locales affichent des détails internes dans une portion d'une vue existante. Vous sélectionnez un point d'attache dans la vue, définissez la profondeur de la section et esquissez une limite de section. La zone située à l'intérieur de la limite est découpée jusqu'à la profondeur de la section pour exposer les détails internes.



Pour créer une vue de coupe locale

1. Définissez le point d'attache en choisissant un point du modèle à l'intérieur de la vue d'esquisse.

2. Définissez la profondeur.

   • La valeur par défaut est zéro.

   • Si le point d'attache se trouve sur l'axe d'un perçage, une profondeur zéro crée une coupe à travers le centre du perçage.

3. Choisissez le type de limite :

   • Cercle

   • Spline

4. Esquissez une limite de coupe.

5. La vue est créée.

Pour changer le style de ligne de la limite de vue.

1. Ouvrez les options de SpaceClaim
2. Cliquez sur Détail
3. Ouvrez la page d'options générales
4. Dans les options de style de ligne, sélectionnez Arêtes frontières de la coupe locale
5. Sélectionnez une des trois options :
   • Fin
   • Moyen
   • Epais

Pour modifier une vue de coupe locale

1. Passez la souris sur les arêtes frontières pour les pré-surligner pour la section
2. Sélectionnez la limite
3. Effectuez une des opérations suivantes :
   • Faites glisser la limite pour redimensionner la zone.
   • Sélectionnez l'ancre et faites-la glisser vers un nouvel emplacement.
   • Modifiez la profondeur dans le volet Propriétés
   • Supprimez la coupe









---
