Logiciel complémentaire ESPRIT
Send Feedback
Logiciels complémentaires SpaceClaim > Logiciel complémentaire ESPRIT

Le plug-in pour ESPRIT permet le transfert de géométries entre les deux produits. Cette fonctionnalité intéresse les utilisateurs SpaceClaim qui ont besoin d'une solution de FAO ainsi que les utilisateurs ESPRIT qui ont besoin d'un puissant outil de modification et de préparation de géométries.

Ce plug-in est pris en charge dans les versions SC2012 SP0 et ultérieures de SpaceClaim avec une licence pour l'importation et l'exportation Parasolid.

La version 2012 d'ESPRIT est prise en charge.

Une fois le plug-in installé, ESPRIT affiche une nouvelle barre d'outils comportant un bouton Export to SpaceClaim (Exporter vers SpaceClaim) et un bouton Import from SpaceClaim (Importer depuis SpaceClaim).

Le bouton Exporter vers SpaceClaim permet d'envoyer des modèles comportant un ou plusieurs solides vers SpaceClaim. Si SpaceClaim n'est pas déjà en cours d'exécution, l'envoi déclenchera le lancement d'une nouvelle session SpaceClaim et le chargement du modèle. Si SpaceClaim est déjà lancé, le modèle s'ouvrira dans une nouvelle fenêtre de conception. Notez que seuls les solides définis dans ESPRIT peuvent être importés à l'aide de ce plug-in.

Le bouton Importer depuis SpaceClaim offre la possibilité de recevoir dans ESPRIT des modèles provenant de SpaceClaim. Il permet ainsi d'importer la conception actuellement active dans la session SpaceClaim en cours. Le modèle est importé dans la même fenêtre de conception ESPRIT. SpaceClaim doit être lancé préalablement à l'utilisation de cette fonctionnalité. Les solides définis dans SpaceClaim peuvent être importés dans ESPRIT et conservent leurs couleurs. Les assemblages sont aplanis lors du transfert.

Procédure d'installation pour un système d'exploitation 32 bits

  1. Téléchargez le fichier ZIP ESPRIT depuis http://www.spaceclaim.com/en/Support/downloads.aspx
  2. Décompressez le fichier ZIP téléchargé et enregistrez les fichiers du plug-in pour ESPRIT dans le répertoire {Installation ESPRIT}\Addin :
    • Répertoire ESPRIT contenant les fichiers icône du logiciel complémentaire de SpaceClaim
    • ESPRITSpaceClaimPlugIn.dll
    • RegisterAddinToESPRITon32bitOS.reg
    • RegisterOn32BitOS.bat
    • SpaceClaimAddinBridge.dll
    • SpaceClaimPlugInBase.dll

      Le fichier ZIP ou les fichiers individuels peuvent être bloqués par Windows puisqu'ils proviennent d'Internet. Pour vérifier :

      • Dans Explorer, accédez au répertoire renfermant le fichier.
      • Cliquez sur le fichier avec le bouton droit
      • Sélectionnez Propriétés
      • Cliquez sur le bouton Débloquer s'il est affiché
  3. Pour une installation sur un système d'exploitation 32 bits, éditez le fichier RegisterOn32bitOS.bat.
    1. Définissez ESPRITSpaceClaimPlugInDllFilePath = {répertoire d'installation de SpaceClaim}\ESPRITSpaceClaimPlugIn.Dll
  4. Enregistrez et exécutez le fichier de commandes. Celui-ci commence par enregistrer le plug-in auprès du système à l'aide de l'exécutable RegAsm.exe, puis appelle RegisterAddinToESPRITon32bitOS.reg en vue d'enregistrer le logiciel ESPRIT de telle sorte qu'il puisse trouver et charger le plug-in de SpaceClaim.
  5. Lancez ESPRIT.

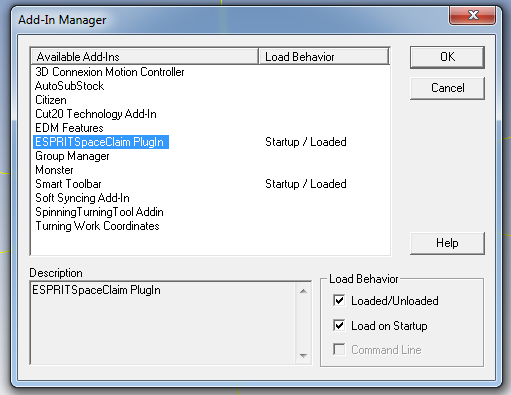

  6. Pour vérifier l'installation du plug-in, accédez à Tools (Outils) > Add-in (Logiciels complémentaires) > Add-in Manager (Gestionnaire de logiciels complémentaires).



Procédure d'installation pour un système d'exploitation 64 bits

  1. Téléchargez le fichier ZIP ESPRIT depuis http://www.spaceclaim.com/en/Support/downloads.aspx
  2. Décompressez le fichier ZIP téléchargé et enregistrez les fichiers du plug-in pour ESPRIT dans le répertoire {Installation ESPRIT}\Addin :
    • Répertoire ESPRIT contenant les fichiers icône du logiciel complémentaire de SpaceClaim
    • ESPRITSpaceClaimPlugIn.dll
    • RegisterAddinToESPRITon64bitOS.reg
    • RegisterOn64BitOS.bat
    • SpaceClaimAddinBridge.dll
    • SpaceClaimPlugInBase.dll
  3. Pour une installation sur un système d'exploitation 64 bits, éditez le fichier RegisterOn64bitOS.bat.
    1. Définissez ESPRITSpaceClaimPlugInDllFilePath = {répertoire d'installation de SpaceClaim}\ESPRITSpaceClaimPlugIn.Dll
  4. Enregistrez et exécutez le fichier de commandes. Celui-ci commence par enregistrer le plug-in auprès du système à l'aide de l'exécutable RegAsm.exe, puis appelle RegisterAddinToESPRITon64bitOS.reg en vue d'enregistrer le logiciel ESPRIT de telle sorte qu'il puisse trouver et charger le plug-in de SpaceClaim.
  5. Lancez ESPRIT.
  6. Pour vérifier l'installation du plug-in, accédez à Tools (Outils) > Add-in (Logiciels complémentaires) > Add-in Manager (Gestionnaire de logiciels complémentaires).

Configurer le plug-in

Le format de fichier par défaut pour le transfert depuis ESPRIT vers SpaceClaim est ParasolidBinary.

Les formats d'importation et d'exportation peuvent être redéfinis dans le fichier SpaceClaimAddInBridge.dll.config.

Les formats possibles sont les suivants :

Ouvrez le fichier de configuration dans un éditeur de texte et modifiez les paramètres suivants :

Si ESPRIT ne trouve pas le fichier de configuration, c'est le format ParasolidBinary qui est utilisé.
