Effondrement totalUtilisez l'outil d'option
Jonction pour définir le type de jonction par défaut ou modifier celui d'une jonction existante. Vous pouvez le modifier pour les jonctions avec ou sans grugeage.
L'icône de l'outil d'option Jonction change selon le type de jonction. Ce paramètre est enregistré jusqu'à ce que vous fermiez SpaceClaim. Lorsque vous sélectionnez une jonction, le type associé est également disponible dans la section Tôle du volet Propriétés.
Sélectionnez Jonctions dans le groupe Surbrillance pour mettre en surbrillance toutes les jonctions de votre conception en tôle.
Pour modifier le type de jonction
Sélectionnez une option à partir de l'outil Jonction dans le groupe Créer de l'onglet Tôle :
|
Pli |
pli traditionnel circulaire entre deux parois en tôle. |
|
|
Chevauchement complet |
une paroi en chevauche une autre. |
|
|
Chevauchement partiel |
une paroi chevauche la moitié d'une autre paroi. |
|
|
En quart |
les parois se touchent mais ne se chevauchent pas. |
|
|
Coin |
supprime les fentes et les plis de la géométrie et rétablit cette dernière sous forme de coque, sans rayon interne ni externe. (Vous pouvez également faire pivoter un pli embouti de 180° pour créer une patte de 90°.) |
|
|
Patte |
un côté de la jonction est plié alors que l'autre côté est droit. Utilisez Inverser pour modifier les côtés pliés et droits. |
|
|
Sans |
La jonction n'est plus reconnue par SpaceClaim. |
Dans la mesure où le type de jonction sélectionné est enregistré comme type par défaut pour la session, toute jonction créée à l'aide de l'outil Tirer sera du même type.
Pour modifier une jonction sur une conception en tôle
-
Sélectionnez l'arête ou la face d'une jonction.
Cliquez en appuyant sur Ctrl pour sélectionner plusieurs jonctions.
-
Sélectionnez une option à partir de l'outil Jonction.
Vous pouvez également sélectionner une option dans la mini-barre d'outils ou modifier la valeur Type de jonction dans la section Tôle du volet Propriétés.
Sélectionner une arête pour convertir la jonction Pli S en jonction Aucun chevauchement

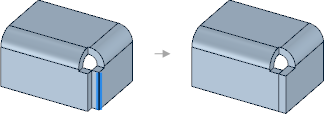

Sélectionner l'arête d'une jonction d'angle pour convertir la jonction de type Aucun chevauchement en jonction de type Chevauchement complet

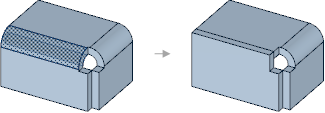

Convertir une jonction Pli en jonction Chevauchement complet

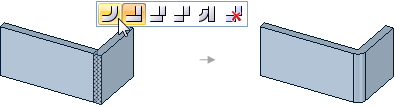

Utiliser la mini barre d'outils Jonction pour modifier un type de jonction lorsque les outils Sélectionner et Tirer sont activés
- Sélectionnez une arête ou une face appartenant à une ou plusieurs jonctions pliées de type Chevauchement complet, Chevauchement partiel ou Aucun chevauchement.
-
Cliquez en appuyant simultanément sur Ctrl pour sélectionner plusieurs arêtes.
-
Sélectionnez l'optionNéant à partir de l'outil d'option Jonction.
Vous pouvez également cliquer avec le bouton droit sur l'arête ou la face, puis cliquer
dans la mini-barre d'outils Jonction ou sélectionner Néant pour le paramètre Type de jonction dans la section Tôle du volet Propriétés.Bien que la géométrie au niveau de la jonction ne soit pas modifiée, la jonction n'est plus reconnue par SpaceClaim. Vous pouvez procéder ainsi lorsque vous souhaitez apporter des modifications qu'il est impossible d'effectuer sur une jonction reconnue, telles que la création d'une patte partielle.
Pour inverser une jonction de chevauchement
Cliquez avec le bouton droit sur une jonction de chevauchement partiel ou de chevauchement complet, puis sélectionnez Inverser dans le menu contextuel.
