Vous pouvez mettre à l'échelle des courbes d'esquisse à l'aide de l'outil Echelle ou de l'outil Tirer.

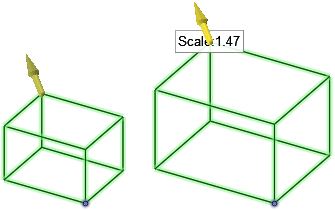

Vous devez utiliser l'outil Echelle lorsque vous souhaitez mettre à l'échelle des courbes d'esquisse placées sur un plan. Utilisez l'outil Tirer lorsque vous souhaitez mettre à l'échelle des courbes placées sur plusieurs plans (voir l'exemple ci-dessous).
Pour mettre à l'échelle les courbes d'esquisse à l'aide de l'outil Tirer
-
Cliquez sur
Tirer dans le groupe Edition de l'onglet Conception. -
Sélectionnez les courbes.
-
Cliquez sur le guide d'outil Echelle.
-
Sélectionnez un point d'ancrage.
-
Si l'option Lissage est visualisée en orange, cliquez pour la désactiver dans le volet Options.
La mise à l'échelle ne fonctionne pas si l'option Lissage est activée.
-
Faites glisser dans la direction de la flèche du guide jaune.
