Vous pouvez ajuster l'affichage des outils de l'espace de travail et l'affichage de votre conception dans la fenêtre de conception à l'aide des outils de la liste déroulante Afficher du groupe Affichage du ruban de l'onglet Affichage, et en modifiant les options de SpaceClaim.
Pour personnaliser les outils affichés lorsque vous travaillez sur votre conception
SpaceClaim offre les outils suivants dans le groupe Afficher du ruban de l'onglet Affichage pour vous assister lors de la création, de l'édition, et du détail de vos conceptions.
-
Cochez la case Origine pour afficher les axes qui définissent l'orientation par défaut de la conception dans la fenêtre de conception.
-
Cochez la case Centre du pivot pour indiquer le centre du pivotement à l'aide de l'outil Pivoter. (Il s'agit de la même option que l'option SpaceClaimAfficher le centre du pivot.)
-
Cochez la case Epaisseur pour changer le style des lignes (telles que celles affichées dans les styles Ligne cachée, Ligne cachée supprimée, et Graphiques filaires) de mince à l'épaisseur définie par l'outil Epaisseur dans le groupe Style du ruban.
-
Cochez la case Mise en surbrillance des faces pour activer la mise en surbrillance préalable des faces.
-
Cochez la case Point lumineux sur les faces pour afficher un point lumineux attaché au curseur lorsque vous passez sur les faces.
-
Cochez la case Entités adjacentes pour afficher la légère surbrillance qui apparaît respectivement sur les faces et les arêtes adjacentes lorsque vous passez la souris sur une arête ou un sommet. La molette de défilement permet de passer d'une entité adjacente à l'autre. Cette fonctionnalité est utile lors de la sélection de l'arête ou de la face à extruder.
-
Cochez la case Lignes de dessin pour afficher les courbes d'esquisse sur les plans de dessin.
-
Cochez la case Faces de référence de décalage pour afficher les contraintes de décalage en ombrage bleu.
-
Cochez la case Perçages standard pour afficher les perçages standard en bleu. Lorsque cette case est désélectionnée, les faces des perçages standard s'affichent dans la couleur des faces normales.
- Cochez la case Composants légers pour afficher les composants légers. Un menu volant permet en outre de définir la transparence des composants légers.
- Cochez la case Environnement pour obtenir un affichage conforme aux paramètres du volet Apparence.
Pour afficher d'autres outils de l'espace de travail, modifiez les paramètres dans les options générales SpaceClaim.
Vous pouvez également afficher les outils liés au journal en cochant l'option Afficher l'onglet Journal dans les options fréquemment utilisées de SpaceClaim.
Exemples

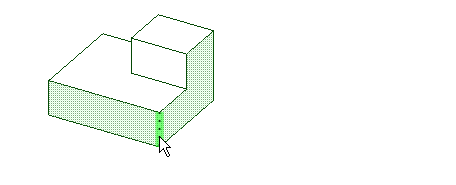

Passer la souris sur une arête avec les entités adjacentes met en surbrillance les faces partagées par l'arête.
