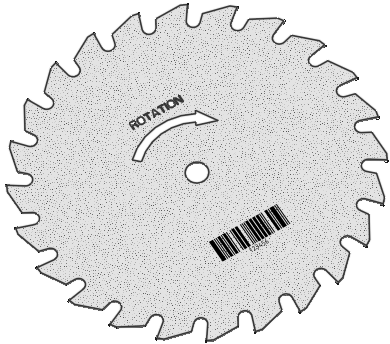

デザイン、図面シート、3D マークアップスライドにバーコードアノテーションを配置できます。 バーコードはアノテーションプレーンに配置され、ストラクチャーツリーに表示されます。 デザインに注記もある場合には、バーコードと注記がそれぞれツリー内の固有のフォルダに表示されます。 バーコードは、注記と同じようにパターン化することができます。

バーコードを追加するには

1. [図面] タブの [アノテーション] リボングループから [バーコード] ツールを選択します。
2. (オプション) 表示オプションを変更します。
   • タイプ: ドロップダウンリストの多くの標準タイプからいずれかを選択します (ディフォルトは「Code 2 of 5」)。
   • テキストを表示: バーコードテキストを表示または非表示にするチェックボックス
3. バーコードをアノテーションプレーンに配置
4. 追加のバーコードを配置するか、ツールを終了することができます

バーコードを変更するには

1. バーコードを変更して、以下のプロパティを変更します
   • タイプ: ドロップダウンリストの多くの標準タイプからいずれかを選択します (ディフォルトは「Code 2 of 5」)。
   • データ: 表示されるテキストです (ディフォルトは「123456」)。
   • テキストを表示: True または False
   • 幅: 幅の値を入力します。
   • 高さ: 高さの値を入力します。

バーコードを表示してプレーンを非表示にするには

1. アノテーションプレーン用のレイヤを作成します。

2. レイヤにアノテーションプレーンを配置します。

3. アノテーションプレーンのレイヤを非表示にします。
