このツールは、ビームの方向の変更、アンカーポイントを中心としたビームの回転、アンカーポイントからのビームのオフセットのために使用します。
ビームの向きを変更するには
-
[プリペア] タブの [ビーム] グループにある [向き] をクリックします。
-
ストラクチャーツリーまたは [デザイン] ウィンドウでビームを選択します。
[向き] ツールがアクティブなときには、[ビーム] グループの [表示] をクリックし、表示モードを [ソリッドビーム] に変更できます。 ビームが見えるように、この操作を行っておくことをお勧めします。
-
(オプション) [オブジェクトの方向へ] ツールガイドをクリックするか、Alt キーを押しながら基準オブジェクトを選択すると、選択したオブジェクトのプレーンの投影後の Z 方向にビームの向きが変更されます。
-

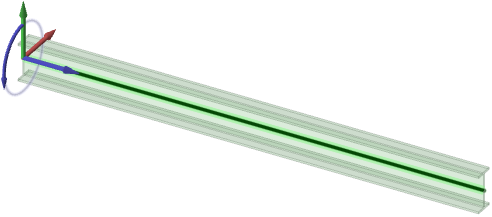

青い矢印でビームの向きを変更します。
-
ビームの方向を反転させるには、まっすぐな青い矢印 (X 軸) をクリックします。
-
アンカーポイントを中心にビームを回転させるには、カーブした青い矢印をドラッグします。
-
ビームを 90 度回転させるには、カーブした青い矢印をダブルクリックします。
-
ビームをオフセットするには、赤または緑の矢印 (Y 軸と Z 軸) をドラッグします。
-
ツールガイド
次のツールガイドを使用すると、プロセスを段階的に最後まで実行できます。
|
|
[選択] ツールガイドがディフォルトでアクティブになっています。 このツールガイドを使用すると、向きを変えるビームオブジェクトを選択できます。 |
|
|
[オブジェクトの方向へ] ツールガイドでは、面、エッジ、または軸を選択し、ビームの向きをその方向に合わせることができます。 |
例

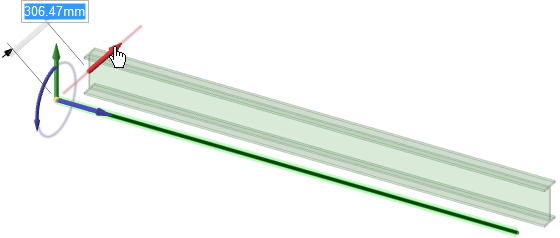

ビームを Y 軸に沿ってオフセット
