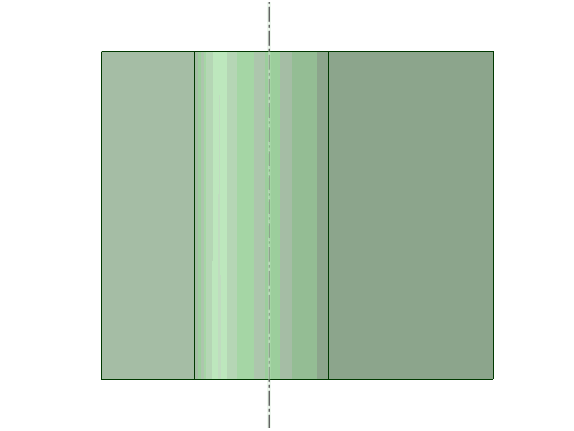

部分断面図は、既存の表示の一部について内部の詳細を表示します。 ビューの取付けポイントを選択して、断面図の奥行きを設定し、断面の境界をスケッチします。 境界内の領域が断面の奥行きまで切り出され、内部の詳細が表示されます。
部分断面図表示を作成するには
-
図面ビュー内でモデル上のいずれかの場所をピックして、取付けポイントを設定します。
-
奥行きを設定します。
-
ディフォルトはゼロです。
-
取付けポイントが穴の軸上にある場合には、奥行きをゼロにすると穴の中心を通る断面図が作成されます。
-
-
境界タイプを選択します。
-
丸
-
スプライン
-
-
断面図境界をスケッチします。
-
ビューが作成されます。
境界表示の線スタイルを変更するには
- [SpaceClaim オプション] を開きます。
- [詳細設定] をクリックします。
- [一般オプション] ページを開きます。
- [線スタイル] オプションで、[部分断面のクリッピングエッジ] を選択します。
- 以下から選択します。
- 細い
- 中間
- 太い
部分断面図表示を変更するには
- クリッピング境界上にマウスを移動して、選択したものを事前ハイライトします
- 境界を選択します。
- 次のうちの 1 つを実行します。
- 境界をドラッグして領域のサイズを変更します
- アンカーを選択して新しい位置にドラッグします
- [プロパティ] パネルで奥行きを変更します
- 断面図を削除します
