[球] ツールを使用してすばやく球を作成できます。

球を作成するには

1. [作成] リボングループまたは [挿入] タブの [球] メニューで [球] ツール を選択します。

2. (オプション) 球を既存のボディとマージしたくない場合は、[プロパティ] パネルの [マージなし] をクリックします。

3. (オプション) 既存のボディが球とオーバーラップしている場所で既存のボディから材料を削除するには、[プロパティ] パネルの [カット] をクリックします。

4. クリックして、球の中心と、球の半径の寸法を配置するプレーンを設定します。

   マウスを移動すると、球のプレビューを表示できます。 最初のクリックで指定したプレーンの x-y 方向にカーソルを移動して球を作成すると最も効率的です。

5. クリックして球の半径を設定します。

面またはエッジ上に球を作成するには

1. 面またはエッジを 1 つ以上選択します。

2. [作成] リボングループまたは [挿入] タブの [球] メニューで [球] ツール を選択します。

   選択した面やエッジを包含する最小限の球が作成されます。

オプション

[球] ツールには、次のオプションがあります。

追加	材料を追加してソリッド球を作成します。
カット(U)	球が別のオブジェクトと交差する際に、その部分を削除します。
マージなし	球が既存オブジェクトと交差する場合でも、他のオブジェクトにマージせずに球を作成します。
近い側のボディのみ	球が別のオブジェクトと交差するときに､近い側にのみ追加します｡

例

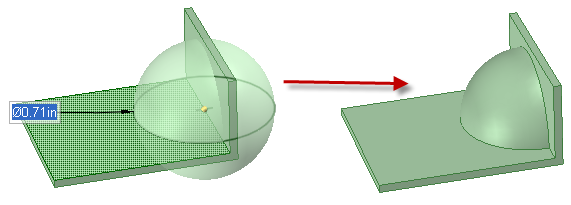

[近い側のボディのみ] オプションを使用した、薄い配置ウォールの近い側のみでの球材料の追加

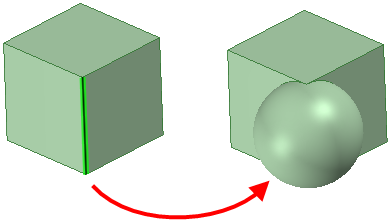

面またはエッジ上での球の作成

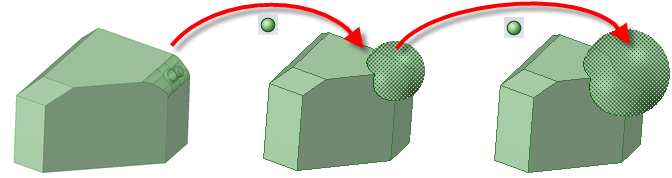

面を選択し、[球] ツールをクリックして球を作成し、次いで [球] ツールを複数回クリックして選択した球を拡大します。





---
