[マスプロパティ] ツールを使用すると、デザイン内のソリッドやサーフェスの体積・表面積情報を表示できます。

このツールをサーフェスに使用すると、合計表面積が表示されます。同一プレーン上に複数のサーフェスが存在する場合、全てのサーフェスの合計表面積が表示されます。サーフェスの個別の表面積を表示する場合、[測定] ツールを使用してください。

ソリッドのマスプロパティを表示するには

1. [測定] タブの [検査] グループで [マスプロパティ] をクリックします。

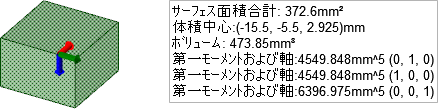

   ストラクチャーツリー内のソリッドを選択するか、[デザイン] ウィンドウ内のソリッドをトリプルクリックして、ソリッドのボリューム、重心、主モーメントおよび軸を表示します。

2. 体積中心に、主軸の方向に向けられた軸とともに小さい原点が表示されます。別の点の主モーメントと主軸を計算するには、Ctrl キーを押しながら原点をクリックして、選択内容に追加してください。

   実際の慣性モーメントを計算するには、モーメントの測定値にソリッドの密度を掛け合わせます。

   軸は x、y、z 値で示されます。上図では (0, -1, 0) です。最初の値は原点の赤色軸、2 番目の値は緑色軸、3 番目の値は青色軸です。

オブジェクトの投影領域を測定するには

1. [測定] タブの [検査] グループで [マスプロパティ] をクリックします。

2. [データムプレーンを選択] ツールガイドをクリックします。

3. 測定するオブジェクトを選択します。

   このツールガイドを使用せずに、Alt キーを押しながらオブジェクトを選択することもできます。

   [デザイン] ウィンドウに投影領域と推定精度が表示されます。

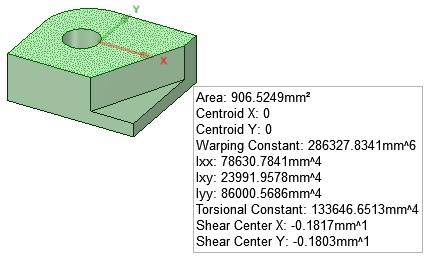

平面のプロパティを測定するには

1. [測定] タブの [検査] グループで [マスプロパティ] をクリックします。

2. [平面領域の選択] ツールガイドをクリックします。

3. 平面領域を選択します。
