同時に別のスポット溶接を作成するために、別の基準面を選択することができます。
別の面の追加
-
[基準面の選択] ツールガイドをクリックします。
-
デザインの後ろ側にある、赤色のパーツの下の面を選択します。
-
[指針となるエッジの選択] ツールガイドをクリックします。
-
基準面からかなり離れたエッジを選択します。
最初の基準面と同じオプションが使用された同じパターンの溶接点が第 2 の基準面に追加されます。
スポット溶接の定義の終了
-
[完了] ツールガイドをクリックして、スポット溶接の定義を終了します。

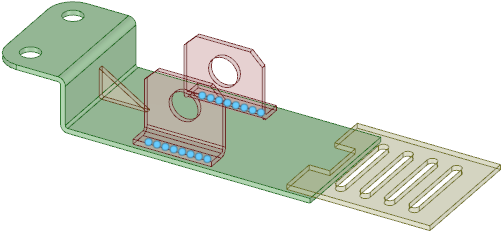

[デザイン] ウィンドウにスポット溶接が水色の点で表示されます。
ストラクチャーツリーにもスポット溶接接合が追加されます。
