デザインの図面シートの作成

1. [ストラクチャー] ツリーでチェックを外して、ノブを非表示にします。

   1. SpaceClaim ボタンをクリックし、[新規作成] > [図面シート] を選択します。

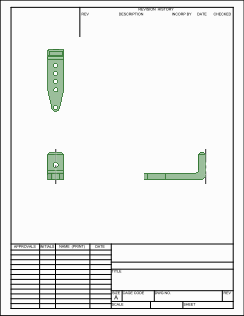

      モデルの上面ビュー、正面ビュー、および右側面ビューを表示した図面シートの新しいウィンドウが開きます。各ビューの変更、アノテーションの作成とフォーマット、図面シートのフォーマット、およびマークアップスライドの作成を行うことができます。

2. [デザイン] タブをクリックし、[選択] ツールをクリックして、お互いに近づくようにモデルのパーツを移動させます。

3. シートを小さくします。

   1. リボングループの上にある [図面] タブをクリックします。

   2. [シート設定] グループで [フォーマット] ツールをクリックします。

   3. [縦向き] サイズを選択します。ブラケットの図面シートが縦向き形式でウィンドウの中央に移動します。



   4. モデルと図面シートの表示は、[デザイン] ウィンドウの下にあるタブを使用して切り替えることができます。

4. 作業を保存します。
