ソリッドのシートメタルパーツへの変換
-
[シートメタル] タブの [インポート] リボングループにある
[変換] をクリックします。[ボディを選択] ツールガイドがディフォルトでアクティブになります。
-
作成したボディを選択します。

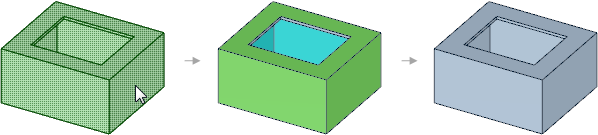

ウォール、ベンド、接合 (シートメタルとして作成したディフォルトサイズの接合のみ。インポートされた接合は対象外) が自動で検出され、色により識別されます。つまり、緑は片側、シアンは別の側、接合は紫、部分ベンドは黄色です。
デザインに他の要素を作成していないため、ウォールには色コードのみが表示されます。
-
[選択] をクリックするか、S キーを押して、[変換] ツールを終了します。
下の手順で示すように、変換が成功した場合、ボディは空色 (青) で表示されます。
