Ausrichten von Trägern

Mit diesem Werkzeug die Richtung eines Trägers ändern, diesen um den Verankerungspunkt drehen und vom Verankerungspunkt versetzen.

Trägerausrichtung ändern

1. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf Ausrichten klicken.

2. Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. einen Träger auswählen.

   Bei aktiviertem Werkzeug "Ausrichten" kann durch Klicken auf Anzeige im Menü "Träger" der Anzeigemodus in Träger als VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. geändert werden. Auf diese Weise wird der Träger besser sichtbar.

3. (Optional) Auf die Werkzeughilfe An ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ausrichten klicken oder die Alt-Taste drücken und ein Bezugsobjekt auswählen, um den Träger an der projizierten Z-Richtung der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. des ausgewählten Objekts auszurichten.

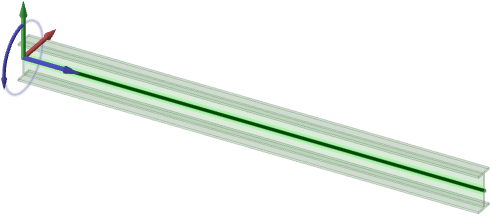

4. Trägerausrichtung mit den blauen Pfeilen ändern:

   • Auf den geraden blauen Pfeil (X-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".) klicken, um die Trägerrichtung umzukehren.

   • Den gebogenen blauen Pfeil ziehen, um den Träger um seinen Verankerungspunkt zu drehen.

   • Auf den gebogenen blauen Pfeil doppelklicken, um den Träger um 90° zu drehen.

   • Den roten oder grünen Pfeil (Y- bzw. Z-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".) ziehen, um den Träger zu versetzen.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. unterstützen diesen Vorgang:

Beispiel

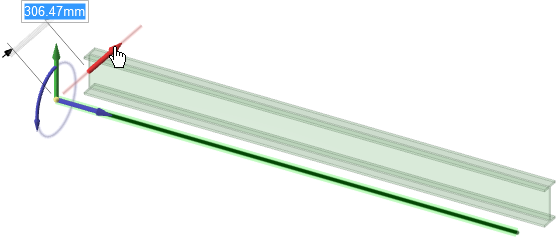

Versetzung eines Trägers entlang der Y-AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse"..
