Trägerprofile

Profile befinden sich im Ordner "Trägerprofile" des Strukturbaums.

Profil für einen Träger erstellen

1. Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. den gewünschten Träger auswählen.

2. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf Profile klicken.

3. Aus der Liste oder BibliothekAus der Materialbibliothek im Fensterbereich "Eigenschaften" können Materialien ausgewählt und den lokal verfügbaren Materialien hinzugefügt werden. ein ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auswählen.

   Der Name des Trägers im Ordner "Träger" ändert sich in den Namen des Profils, und das neue ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. wird dem Ordner "Trägerprofile" hinzugefügt.

Trägerprofileigenschaften anzeigen

Im Ordner "Trägerprofile" des Strukturbaums ein Trägerprofil auswählen.

Die Profileigenschaften werden im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. angezeigt. Diese Eigenschaften sind schreibgeschützt und können nicht geändert werden.

Siehe Trägereigenschaften.

Profile bearbeiten

1. Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit der rechten Maustaste auf das ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. klicken.

2. Trägerprofil bearbeiten auswählen.

   Das ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. wird in einem neuen GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. als Skizze geöffnet.

3. Das ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. wie eine Skizze bearbeiten.

   Für jedes ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. sind im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert." bestimmende BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". festgelegt, und die einzelnen Bemaßungsbeschriftungen werden an die jeweiligen GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert. angepasst. Diese BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". können zum Ändern des Profils verwendet werden. Siehe Arbeiten mit Gruppen.

Standardprofil ändern

1. In den leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. des Grafikfensters klicken, um die Auswahl aufzuheben.

2. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf Profile klicken.

3. Aus der Liste oder der Profilbibliothek ein ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auswählen.

   Für in dieser Sitzung neu erstellte Träger wird dieses ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. standardmäßig verwendet.

   Das Standardprofil wird nicht dauerhaft gespeichert, sondern beim Neustart von SpaceClaim gelöscht.

Profil aus dem Ordner "Trägerprofile" entfernen

1. Im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. das gewünschte ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auswählen.

2. Auf der Registerkarte "Vorbereiten" im Menü "Träger" auf Profile klicken.

3. Auf ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. entfernen klicken.

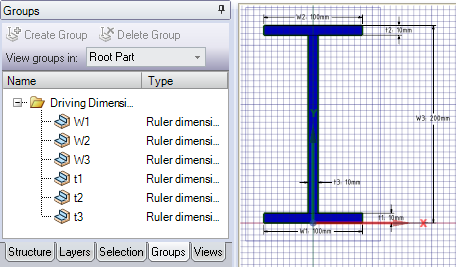

Beispiel

Die Bemaßungsbeschriftungen eines Trägerprofils entsprechen den Gruppennamen.
