Erzeugen einer Versatzbeziehung

Mit dem Werkzeug "VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird." kann eine VersatzbeziehungEine Beziehung zwischen zwei Flächen, die auch bei der Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten wird. Versatzbeziehungen werden erstellt, wenn eine Beziehung mit dem Werkzeug "Versatz" definiert, ein Blechteil erstellt oder ein Gehäuse für einen Volumenkörper erstellt wird. zwischen zwei Flächen festgelegt werden. Diese Beziehung wird auch für die Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten. Wenn z. B. mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." eine Versatzfläche ausgewählt wird, wird die Versatzbemaßung angezeigt. Für BezugsflächenSiehe "Bezugsflächen für Versatz" wird keine BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. angezeigt.

Versatzbeziehung festlegen

1. Im Menü "Erstellen" auf das Werkzeug "VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird."  klicken.

   Den Mauszeiger über die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. bewegen, um die für Versatzbeziehungen verfügbaren Flächen anzuzeigen.

2. (Optional) Optionen auswählen.

   Die Option Alle mit gleichem VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird. suchen auswählen, um alle aneinandergrenzenden Flächenpaare auszuwählen, die denselben Versatzabstand wie das ausgewählte Paar haben. Wenn diese Option nicht ausgewählt wird, wird die VersatzbeziehungEine Beziehung zwischen zwei Flächen, die auch bei der Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten wird. Versatzbeziehungen werden erstellt, wenn eine Beziehung mit dem Werkzeug "Versatz" definiert, ein Blechteil erstellt oder ein Gehäuse für einen Volumenkörper erstellt wird. nur für das ausgewählte Flächenpaar festgelegt.

3. Auf die erste FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". klicken.

4. Auf die zweite FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". klicken.

   Nun wird eine VersatzbeziehungEine Beziehung zwischen zwei Flächen, die auch bei der Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten wird. Versatzbeziehungen werden erstellt, wenn eine Beziehung mit dem Werkzeug "Versatz" definiert, ein Blechteil erstellt oder ein Gehäuse für einen Volumenkörper erstellt wird. für das Flächenpaar und weitere mit ihm verbundene Flächen mit demselben Versatzabstand erstellt (wenn "Alle mit gleichem VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird." ausgewählt wurde). Die Werkzeughilfe "Bezugsfläche ändern" wird aktiviert.

5. (Optional) Klicken, um die Bezugsfläche(n) auszuwählen.

   Wenn eine der Flächen mit einem Konstruktionswerkzeug verschoben wird, wird auch die andere FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". des Versatzpaares verschoben, damit die VersatzbeziehungEine Beziehung zwischen zwei Flächen, die auch bei der Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten wird. Versatzbeziehungen werden erstellt, wenn eine Beziehung mit dem Werkzeug "Versatz" definiert, ein Blechteil erstellt oder ein Gehäuse für einen Volumenkörper erstellt wird. erhalten bleibt. Wenn eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". eines Versatzpaares gefüllt wird, wird die andere FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". ebenfalls gefüllt.

Werkzeughilfen

Im Rahmen des Werkzeugs "VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird." stehen mehrere WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. zur Verfügung, die für den Bearbeitungsvorgang hilfreich sind:

Beispiel

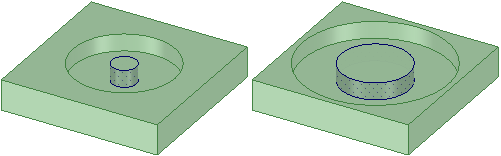

Bei einer VersatzbeziehungEine Beziehung zwischen zwei Flächen, die auch bei der Bearbeitung mit anderen 2D- und 3D-Werkzeugen beibehalten wird. Versatzbeziehungen werden erstellt, wenn eine Beziehung mit dem Werkzeug "Versatz" definiert, ein Blechteil erstellt oder ein Gehäuse für einen Volumenkörper erstellt wird. zwischen zwei zylindrischen Flächen werden beide Flächen geändert, wenn der Durchmesser eines der Zylinder geändert wird
