Erstellen von Ecken

Mit "EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) erstellen" können zwei Linien beschnitten oder verlängert werden, sodass sie eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) bilden.

Das Skizzierraster muss auf dem Arbeitsplatz angezeigt werden, bevor Ecken erstellt werden können.

Zwei Linien an einer Ecke zusammentreffen lassen

1. Im Menü "Skizzieren" auf EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) erstellen klicken.

2. Auf eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten., einen BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". oder eine FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. klicken.

3. Den Mauszeiger über eine andere LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. bewegen, um eine Vorschau der EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) anzuzeigen.

   Wenn der Mauszeiger über eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. bewegt wird, die eine Querschnittskante eines Volumenkörpers oder eine UmrisskanteKante, die rotiert wird, um ein 3D-Objekt zu verdecken, und als 2D-Linie dargestellt wird. ist, ändert sie sich nicht. Nur Skizzierlinien ändern sich.

4. Auf eine Schnittlinie klicken, um die Linien zu kürzen, oder auf eine nicht schneidende LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten., um die Linien zu verlängern.

5. Wenn die Linien sich schneiden, auf den Teil der sich schneidenden Linien klicken, der beibehalten werden soll. Wenn die Linien sich nicht schneiden, auf einen beliebigen PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. auf der LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. klicken, um die Linien zu verlängern, bis sie eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) bilden.

Optionen

Im Rahmen des Werkzeugs "EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) erstellen" stehen die folgenden Optionen zur Verfügung:

Beispiele

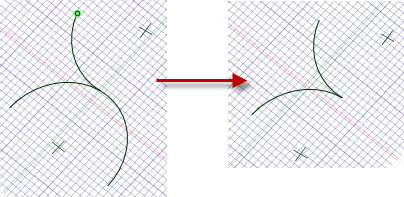

Eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) zwischen BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-Punkt-Bogen" und "Tangentialbogen". erstellen.

Eine FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. bis zur ÜberschneidungKanten an Stellen, an denen sich Volumenkörper untereinander oder mit Volumina schneiden, die durch das Schneiden von Volumenkörpern, Oberflächen und Komponenten in der Konstruktion entstanden sind; können mithilfe der Analysewerkzeuge angezeigt werden. mit einer anderen Skizzenkurve verlängern.
