Bezugsgrößenziele

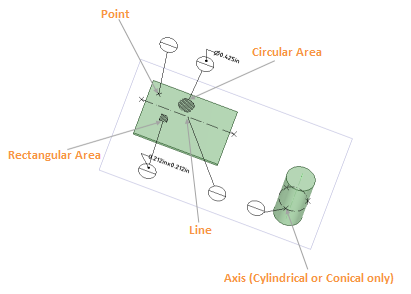

Mit dem Werkzeug "Bezugsgrößenziel" auf der Registerkarte "DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln." im Menü "Beschriftungen" können Bezugsgrößenziele in einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält., einem Zeichenblatt oder einer 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folie erstellt werden. Folgende Arten von Bezugsgrößen können eingefügt werden:

• PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.
• Kreisförmiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.
• AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". (nur zylindrisch oder konisch)
• LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten.
• Rechteckiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.

Das obere Feld eines Bezugsgrößenziels ist die BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden. (Zielbereichsgröße oder der Durchmesser des Punkts für das Bezugsgrößenziel). Das untere Feld ist der Bezugsbuchstabe (Buchstabe, der das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. identifiziert), wie in folgender Abbildung dargestellt:

Beim Erstellen eines Bezugsgrößenziels ist das Standardhöhenverhältnis eines Textfeldes 3,5. Diese Einstellung steuert, mit welchem Wert die aktuelle Texthöhe multipliziert wird, um die Größe des Textfeldkreises zu bestimmen. Für ASMENormen der American Society of Mechanical Engineers (Amerikanische Vereinigung der Maschinenbauingenieure) für technische Zeichnungen. Das Format der Beschriftungen kann an die ASME-Normen angepasst werden. Siehe "ISO", "JIS" gilt beispielsweise die Einstellung 3,5x, wohingegen ISONormen der International Organization for Standardization (ISO) für Bauzeichnungen und technische Zeichnungen, darunter Richtlinien für Bemaßungen und zum Festlegen von Toleranzen. Das Format der Beschriftungen kann an die ISO-Normen angepasst werden. Siehe "ASME", "JIS".- und ISONormen der International Organization for Standardization (ISO) für Bauzeichnungen und technische Zeichnungen, darunter Richtlinien für Bemaßungen und zum Festlegen von Toleranzen. Das Format der Beschriftungen kann an die ISO-Normen angepasst werden. Siehe "ASME", "JIS".-basierte Modelle die Einstellung 4x verwenden.

Bezugsgrößenziel einfügen

1. Das Werkzeug "Bezugsgrößenziel" auswählen.

2. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" den Zieltyp auswählen.

   • PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.

   • Kreisförmiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.

   • Rechteckiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.

   • LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten.

   • AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".

1. Den Mauszeiger auf die Flächen der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. bewegen, um die für Beschriftungen zur Verfügung stehenden Ebenen anzuzeigen.

2. Den Mauszeiger an die Position bewegen, an der das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. positioniert werden soll.

3. Klicken und die ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll.-Führungslinie an die Position innerhalb oder außerhalb der BeschriftungsebeneEbene, auf der Konstruktionen, Zeichenblättern und 3D-Markups Beschriftungen hinzugefügt werden können. Mit dem Werkzeug "Hinweis erstellen" wird eine Beschriftungsebene ausgewählt und Text auf dieser Ebene eingegeben. ziehen.

4. Auf das obere Feld klicken, um die Zahl oder den Buchstaben für das Textfeld einzugeben (oder zu ändern). Dies ist in den folgenden Abbildungen dargestellt:



Bezugsgrößenziel bearbeiten:

Bezugsgrößenziele verfügen über drei Komponenten. Ihre Eigenschaften können im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. geändert werden.

• Wenn ein Textfeld ausgewählt wurde, können die folgenden Eigenschaften geändert werden:
  • Ausgeblendet – Wahr oder Falsch
  • Layout2D-Zeichenmodus, der insbesondere hilfreich ist, wenn kein unmittelbarer Bedarf besteht, 3D-Objekte aus den Linien im Layout zu generieren. Wenn Layoutlinien in 3D gezogen werden, verhalten diese sich nicht auf die gleiche Weise wie skizzierte Linien. Ein Layout ist mit einer Bleistiftzeichnung auf einem Entwurf vergleichbar. Wenn das Layout zum Erstellen von Formen genutzt werden soll, müssen die Layoutlinien auf eine Skizze projiziert werden. Das Projizieren einer Layoutlinie auf eine Skizze entspricht dem Ausziehen der Linie. 2D-AutoCAD-DXF- oder -DWG-Dateien können als Layout importiert werden. – Wenn "Anzahl der Textfelder" größer als 1 ist, können die Textfelder "Oben", "Unten", "Links" oder "Rechts" gestapelt werden.
  • Anzahl der Textfelder – Größer oder gleich 1.
  • Texthöhe – Basiert auf Modelleinheiten.
  • Textposition – "Innenseite" oder "Außenseite" des Textfelds.
• Wenn eine Führungslinie ausgewählt wurde, können die folgenden Eigenschaften geändert werden:
  • Pfeiltyp – In der Dropdown-Liste kann aus den verfügbaren Stilen ausgewählt werden.
  • Länge des Pfeils – Den Standardwert übernehmen oder einen Wert in Modelleinheiten eingeben.
  • Breite des Pfeils – Den Standardwert übernehmen oder einen Wert in Modelleinheiten eingeben.
• Wenn ein ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. ausgewählt wurde, sind die verfügbaren Eigenschaften abhängig vom Zieltyp.
  • PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.
    • Typ – "PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.", "Kreisförmig" oder "Rechteckig" auswählen.
    • Punktgröße – Einen Wert in Modelleinheiten eingeben.
  • Kreisförmiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.
    • Typ – "PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.", "Kreisförmig" oder "Rechteckig" auswählen.
    • Radius – Einen Wert in Modelleinheiten eingeben.
    • Rotation – Eine Gradzahl zum RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. des Kreises eingeben.
    • Schraffurwinkel – Einen Wert in Grad eingeben.
    • Schraffurabstand – Einen Wert in Modelleinheiten eingeben.
• Rechteckiger BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.
  • Typ – "PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.", "Kreisförmig" oder "Rechteckig" auswählen.
  • Breite – Einen Wert in Modelleinheiten eingeben.
  • Höhe – Einen Wert in Modelleinheiten eingeben.
  • Rotation – Eine Gradzahl zum RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. des Rechtecks eingeben.
  • Schraffurwinkel – Einen Wert in Grad eingeben.
  • Schraffurabstand – Einen Wert in Modelleinheiten eingeben.
• LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten.
  • Länge – Einen Wert in Modelleinheiten eingeben.
  • Punktgröße – Einen Wert in Modelleinheiten eingeben.
  • Rotation – Eine Gradzahl zum RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. der LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eingeben.
  • Punkte anzeigen – Wahr oder Falsch.
• AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse".
  • Punktgröße – Einen Wert in Modelleinheiten eingeben.
  • Rotation – Eine Gradzahl zum RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. des Punkts und der Verbindungsstellen der Führungslinie eingeben.
  • Punkte anzeigen – Wahr oder Falsch.

Die Standardwerte für Bezugsgrößentextfelder und -ziele können in den Allgemeinen Optionen für SpaceClaim in der Gruppe Beschriftung geändert werden.

• Endpunkte für Bezugsgrößenziel anzeigen: Kontrollkästchen, mit dem gesteuert wird, ob die Endpunkte von Bezugsgrößen-Ziellinien angezeigt werden sollen.

• Texthöhenverhältnis für Bezugsgrößen-Textfeld: Legt fest, wie viel größer der Textfeldkreis bezogen auf die Texthöhe sein soll.

• Standardpunktgröße für Bezugsgrößenziel: Legt die Punktgröße fest, die von Punkten, Linien und Kreisen für Bezugsgrößenziele verwendet wird. Die Standardpunktgröße kann für einzelne Objekte überschrieben werden.

• Standardschraffurabstand für Bezugsgrößenziel-BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.: Legt den Schraffurabstand für kreisförmige und rechteckige Bezugsgrößenziele fest. Der Standardabstand kann für einzelne Objekte überschrieben werden.

• Standardschraffurwinkel für Bezugsgrößenziel-BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird.: Legt den Schraffurwinkel für kreisförmige und rechteckige Bezugsgrößenziele fest. Der Standardwinkel kann für einzelne Objekte überschrieben werden.

• Form des Führungslinienpfeils für Bezugsgrößen-Textfeld: Legt die Pfeilform für mit Bezugsgrößenzielen verbundene Führungslinien fest.

• Optionen für Linientyp:
  • Linientyp und -stärke für Begrenzungen für Bezugsgrößenziel-BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. festlegen
  • Linientyp und -stärke für Bezugsgrößenziel-Bereichslinien festlegen

Maßliches Bestimmen von Bezugsgrößenzielen

Es gibt folgende Möglichkeiten für die BemaßungBeschriftung in einer Zeichnung, die die Maße einer Kante oder einer Fläche angibt. Mit dem Werkzeug "Bemaßung" können Konstruktionen, das Zeichenblatt oder das 3D-Markup mit Maßen versehen werden.:

• Zum oder vom kreisförmigen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. für das Bezugsgrößenziel.
• Zur oder von der Mitte eines rechteckigen Bezugsgrößenziels oder einer seiner Kanten.
• Zu den Endpunkten einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. für ein Bezugsgrößenziel oder der gesamten LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten..
• Durchmesser einer AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". für ein Bezugsgrößenziel durch Klicken auf den Kreis.
• Von jedem PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. der AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". für ein Bezugsgrößenziel.

Hinweise zu Baugruppen

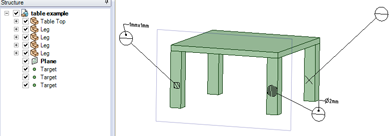

Bezugsgrößenziele werden nur im Basisdokument des aktuellen Grafikfensters angezeigt. Bei der Anzeige in der KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" selbst würden sie in jeder Instanz der KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" in einer BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt. Das Ablegen im Basisdokument des Grafikfensters bietet mehr Flexibilität und verhindert unnötige Duplikate.

Beispielsweise ist bei einem Tisch mit vier Beinen jedes Bein die gleiche KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe", allerdings benötigt jedes Bein in der Tischbaugruppe möglicherweise ein anderes Bezugsgrößenziel oder gar kein Bezugsgrößenziel. Siehe Abbildung unten.
