Anzeigen von Lightweight-Komponenten



Lightweight-KomponentenClosed sind rein grafische Darstellungen einer KonstruktionClosed. Die Transparenz von Lightweight-KomponentenClosed in der KonstruktionClosed kann eingestellt werden. Wenn beim Öffnen oder Einfügen einer KonstruktionClosed keine Lightweight-KomponentenClosed sichtbar sind, sicherstellen, dass in den Einstellungen die Anzeige dieser Komponenten aktiviert ist.

Siehe auch Lightweight-Komponenten.

Die Transparenz von Lightweight-Komponenten anpassen

  1. Auf das Symbol "Transparenz"  auf der Statusleiste klicken.

  2. Mit dem Schieber die Undurchsichtigkeit von Lightweight-KomponentenClosed im GrafikfensterClosed einstellen. Alle Lightweight-KomponentenClosed werden mit dieser Undurchsichtigkeit dargestellt.

Lightweight-Komponente ohne Transparenz anzeigen

Eine Lightweight-KomponenteClosed auswählen und Strg+Umschalttaste+F8 drücken, um die KomponenteClosed ohne Transparenz anzuzeigen. Alle anderen Lightweight-KomponentenClosed werden weiterhin abgeblendet angezeigt.

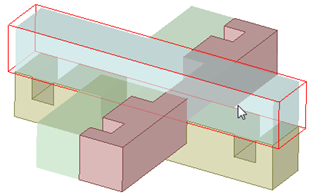

Vor dem Abblenden werden die Lightweight-KomponentenClosed leicht transparent dargestellt und ihre Kanten werden nicht angezeigt.



Nach dem Abblenden werden alle Komponenten mit Ausnahme der ausgewählten Lightweight-KomponenteClosed unabhängig von ihrem Lightweight-Status abgeblendet.
