Umhüllungen

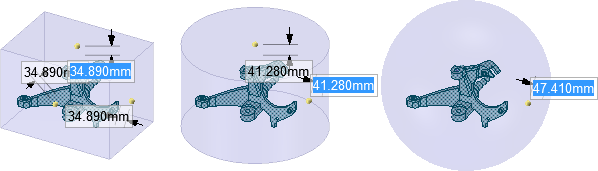

Eine Umhüllung ist ein VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt., der einen oder mehrere KörperEin Volumenkörper oder eine Oberfläche. umgibt, mit einem Puffer um die eingeschlossenen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt.. Bei einer Umhüllung kann es sich wie unten abgebildet um einen Quader, einen Zylinder oder eine Kugel handeln.

Umhüllungen werden von Analysewerkzeugen zur Simulation von Flüssigkeiten verwendet.

Umhüllung erstellen

1. Im Menü "Analyse" auf der Registerkarte "Vorbereiten" auf Umhüllung klicken.

2. Ein oder mehrere VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Netzkörper im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auswählen.

   Diese KörperEin Volumenkörper oder eine Oberfläche. befinden sich innerhalb der Umhüllung.

3. Den Wert für Standardpuffer festlegen.

   Hier handelt es sich um einen Prozentsatz der minimalen Größe der Umhüllung. Er legt den anfänglichen Abstand zwischen den eingeschlossenen Objekten und dem am nächsten liegenden PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. der Umhüllung der Objekte fest. Die Abstände können durch Eingaben in den entsprechenden Feldern im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. geändert werden.

4. Die Form der Umhüllung im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auswählen.Quader, Zylinder, Kugel oder Benutzerdefinierte Form.

   Wenn Benutzerdefinierte Form ausgewählt wurde, muss zum Auswählen eines Volumenkörpers als Umhüllung die Werkzeughilfe Benutzerdefinierte Form verwendet werden.

5. (Optional) Auf die Werkzeughilfe Ausrichtung festlegen klicken und eine LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten., eine AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". oder einen Nullpunkt zur Änderung der Orientierung der Umhüllung auswählen.

   Die Umhüllung ist in der Standardeinstellung bezüglich des globalen Nullpunkts orientiert.

6. (Optional) Die Option Symmetrische Abmessungen deaktivieren, um den Pufferabstand für einander gegenüberliegende Abmessungen festzulegen.

7. (Optional) Gegebenenfalls einen Wert zur Anpassung der Pufferwerte eingeben.

   Die Tab-Taste drücken, um zwischen den Pufferwerten zu wechseln.

8. Zum Schluss auf die Werkzeughilfe Abschließen klicken.

   Die Umhüllung wird in einer Subkomponente des aktiven Teils erstellt.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. unterstützen diesen Vorgang:

	Mit der Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. auswählen werden Bereiche ausgewählt, die umhüllt werden.
	Mit der Werkzeughilfe Ausrichtung festlegen kann die Ausrichtung der Umhüllung relativ zur Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. oder zur AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". eines Koordinatensystems geändert werden.
	Wenn der Umhüllungstyp im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auf Benutzerdefiniert festgelegt wurde, kann mit der Werkzeughilfe Benutzerdefinierte Form ein als benutzerdefinierte Form zu verwendender VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. ausgewählt werden.
	Zum Schluss auf die Werkzeughilfe Abschließen klicken.

Optionen

Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" stehen die folgenden Optionen zur Verfügung:

Beispiele

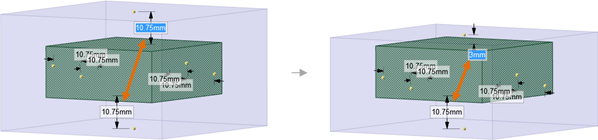

Durch das Ändern des Puffers durch Eingabe in das Feld wird die Größe des gegenüberliegenden Puffers nicht geändert. Die Option Symmetrische Abmessungen muss deaktiviert werden.

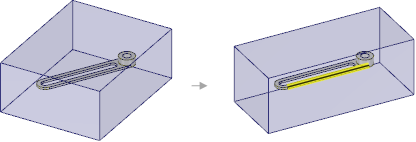

Durch das Ändern der Ausrichtung der Umhüllung, so dass sie mit der gelb hervorgehobenen Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. fluchtet, wird die Umhüllung an dieser Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. ausgerichtet.
