Strecken

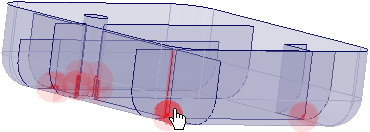

Mit diesem Werkzeug können Oberflächen gestreckt oder beschnitten und mit benachbarten Teilen zusammengeführt sowie Skizzenkurven gestreckt oder beschnitten werden. Das Werkzeug ermittelt automatisch Flächen, die gestreckt oder beschnitten werden können, und hebt sie wie unten abgebildet hervor. Auf einen hervorgehobenen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. klicken, um das StreckenEine Fläche zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich. oder BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem Raster oder einer ausgewählten Ebene ausblenden. durchzuführen. Es ist auch möglich, eine nicht automatisch ermittelte OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". auszuwählen und zu versuchen, sie zu strecken oder zu beschneiden. Dieses Werkzeug funktioniert nur bei Oberflächenteilen und Skizzenkurven.

Angrenzende Oberflächen strecken oder beschneiden

1. Im Menü "Analyse" auf der Registerkarte "Vorbereiten" auf StreckenEine Fläche zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich. klicken.

   Die Kanten von Oberflächenteilen oder Skizzenkurven, die gestreckt werden können, werden hervorgehoben.

   Ketten von Tangentialflächen werden automatisch zusammengefasst, um sie gemeinsam zu versetzen.

2. Die folgenden Optionen ändern:

   • Maximaler Abstand: Der maximale Abstand zwischen Oberflächen. Wenn dieser Wert geändert wird, sucht das Werkzeug erneut nach angrenzenden Flächen.

   • Oberflächen beschneiden: Steuert, ob Oberflächen nicht nur gestreckt, sondern auch beschnitten werden können.

   • Partielle Überschneidungen: Steuert, ob Flächen erkannt werden, die sich teilweise schneiden.

   • Selber KörperEin Volumenkörper oder eine Oberfläche.: Ermöglicht es, eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". anhand einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auf demselben KörperEin Volumenkörper oder eine Oberfläche. zu beschneiden oder zu strecken.

   • Nach dem StreckenEine Fläche zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich./BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem Raster oder einer ausgewählten Ebene ausblenden. zusammenführen: Führt KörperEin Volumenkörper oder eine Oberfläche. zusammen, sofern dies möglich ist, wenn eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auf einer OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". eines Körpers bis zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auf einem anderen KörperEin Volumenkörper oder eine Oberfläche. beschnitten oder gestreckt wird.

3. Auf die hervorgehobenen Punkte klicken, wenn nur bestimmte Oberflächen oder Skizzenkurven gestreckt oder beschnitten werden sollen.

   Die Strg-Taste gedrückt halten, um mehrere Kanten auszuwählen.

   Die Oberflächen und Skizzenkurven werden gestreckt oder beschnitten, indem auf sie geklickt wird.

4. Auf Abschließen klicken, wenn alle hervorgehobenen Oberflächen gestreckt oder beschnitten werden sollen.

   Mit Esc kann der Vorgang abgebrochen werden.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. unterstützen diesen Vorgang:

Optionen

Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" stehen die folgenden Optionen zur Verfügung:

Beispiele

Kurven werden von Endpunkt zu Endpunkt gestreckt.

Wenn die Option Nach dem StreckenEine Fläche zusammen mit ihren Kanten ziehen. Die Kanten werden zur Begrenzung der gestreckten Fläche verlängert. Dabei entsteht ein neuer, durch die Kanten definierter Bereich./BeschneidenAlle Formen in einer Konstruktion über bzw. unter dem Raster oder einer ausgewählten Ebene ausblenden. zusammenführen ausgewählt wurde, werden die Kanten von unterschiedlichen Oberflächen zusammengeführt.

Wenn die Option Bis zu Kurven strecken ausgewählt wurde, können Kurven bis zu Oberflächen und Oberflächen bis zu Kurven gestreckt werden.
