Mit dem Befehl "Öffnen" Dateien in einem unterstützten Format öffnen. Über den Befehl "Speichern unter" können Teile, Baugruppen, Zeichenblätter und 3D-Markups in Formate exportiert werden, die von anderen Anwendungen gelesen werden können. Es hängt von der Art der Lizenz ab, welche dieser Aktionen unterstützt werden.
Es empfiehlt sich, die Dateioptionen so festzulegen, dass die Import- und Exportvorgänge optimal an den entsprechenden Bedarf angepasst sind.
Objekt
Jegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien.-IDs für Kanten, Flächen und KörperEin Volumenkörper oder eine Oberfläche. werden nun in der .scdoc-Datei gespeichert. ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien.-IDs bleiben erhalten, wenn andere Dateien geöffnet oder eingefügt werden, und die IDs können auch exportiert werden. Beispiel: Eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. wird zu einem Analyseunternehmen exportiert, dessen Mitarbeiter die Formen mit Lastpositionen, Grenzwerten usw. markieren. Anschließend wird die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. wieder importiert, geändert und erneut zum Analyseunternehmen exportiert. Die Markierungen müssen in der geänderten Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. nicht neu erstellt werden.
Wenn der Import einer Datei fehlschlägt, wird die Ursache des Fehlers im Status-Protokoll am unteren rechten Rand des Fensters angegeben.
Im Menü Datei die Option Öffnen auswählen oder in der Werkzeugleiste für den SchnellzugriffWerkzeugsymbole, die oben auf der Benutzeroberfläche neben dem Menü "Datei" angezeigt werden und die üblichen Windows-Befehle wie "Öffnen", "Speichern" und "Rückgängig" umfassen. Die Werkzeugleiste kann so angepasst werden, dass sie die am meisten verwendeten dateibezogenen Kurzbefehle enthält. auf
klicken oder auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü
Je nach ausgewähltem Dateityp werden im Fenster "Öffnen" weitere Steuerelemente angezeigt. Für Beschreibungen dieser Optionen sowie Anleitungen zum Festlegen der Standardwerte auf Optionen klicken.
Geometrie prüfen auswählen, um nach dem Öffnen oder Importieren der Datei die Geometrieüberprüfung auszuführen. Siehe Überprüfen der Geometrie.
Zu der Datei navigieren, die geöffnet oder eingefügt werden soll, und diese auswählen.
Wenn eine Datei geöffnet wird, wird sie in einem neuen GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. angezeigt. Wenn eine Datei eingefügt wird, wird sie in der aktiven Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. als externe KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" angezeigt.
Wenn im Pfad einer zu öffnenden oder einzufügenden Datei ein ungültiges Zeichen enthalten ist, wird dieses durch ein gültiges Zeichen ersetzt, um Fehler zu vermeiden.
Wenn eine Inventor-, Pro/ENGINEER- oder Unigraphics-Datei mit fehlenden Komponenten geöffnet wird, wird eine Aufforderung zum Suchen der fehlenden Dateien angezeigt.
In der Statusleiste auf Stopp klicken, um einen Import während der Ausführung abzubrechen.
Im Status-Protokoll wird der Name der importierten Datei angezeigt, wenn sie erfolgreich importiert wurde.
Die Abschnitte unten erweitern, um Informationen zu einem bestimmten Dateiformat zu erhalten.
Im Menü "Datei" Speichern unter auswählen.
Es kann auch F12 oder Strg+Umschalttaste+S gedrückt werden.
Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. muss als DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. gespeichert werden, bevor sie in ein anderes Format exportiert werden kann.
Einen Dateityp aus der Dropdown-Liste Dateityp auswählen.
Je nach ausgewähltem Dateityp werden im Fenster "Speichern unter" weitere Optionen angezeigt.
Speichern als Kopie, wenn Kopien externer Komponenten, auf die in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. verwiesen wird, unter einem neuen Namen gespeichert werden sollen, oder wenn externe Komponenten durch andere externe Komponenten ersetzt werden sollen. Hierzu muss auf "Ressourcen" geklickt werden.
Referenzen, um alle externen Komponenten anzuzeigen, auf die von der Datei verwiesen wird. Eine oder mehrere externe Komponenten auswählen und auf Durchsuchen klicken, um die Komponenten umzubenennen oder zu ersetzen.
Beim Exportieren von manchen Dateitypen ist Einheiten überschreiben verfügbar. Die Einheiten aus der Liste auswählen.
Optionen, wenn auch die Standardoptionen für Exportvorgänge für den ausgewählten Dateityp festgelegt werden sollen.
Daten beim Export verbessern, um beim Exportieren von Daten eingedrückte Ecken und aufgespaltene Kurven zu korrigieren.
Einheiten – hängt vom Dateityp ab.
AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. – eine Standardansicht auswählen.
Version – hängt vom Dateityp ab.
Fertigungsdaten für Teile exportieren (JT)
Perspektivische Kamera verwenden für KeyShot
3D-Daten speichern als: Für PDF entweder "Geometrie" (PRC B-Rep) oder "Nur Facetten (Universal 3D)" auswählen.
Komponenten in Rhino-LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. umwandeln
Protokoll: Für STEPNorm für den Austausch von Produktmodelldaten (ISO 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.-Dateien ist 203 oder 214 möglich.
Bildgröße (Pixel): Bei Bitmap-, GIF-, JPEG-, PNG- und TIFF-Dateien wird das Dialogfeld "Bildgröße" geöffnet.
Verdeckte Kanten werden mit der Standardlinienstärke exportiert.
Für CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-, ParasolidParasolid ist ein geometrischer Modellerstellungs-Kernel. Teile und Baugruppen können geöffnet, eingefügt sowie exportiert werden.-, STL- und STEPNorm für den Austausch von Produktmodelldaten (ISO 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.-Dateien kann auch die Version oder das Protokoll ausgewählt werden, mit der bzw. dem die Datei gespeichert werden soll. Es können auch Standardoptionen für Exportvorgänge festgelegt werden, indem auf Optionen geklickt wird.
Dokumente, die nur Skizzenelemente enthalten, können im ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Binärformat (.sab), ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Textformat (.sat), ParasolidParasolid ist ein geometrischer Modellerstellungs-Kernel. Teile und Baugruppen können geöffnet, eingefügt sowie exportiert werden.-, CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-, IGES-, STEPNorm für den Austausch von Produktmodelldaten (ISO 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.- und VDA-Format gespeichert werden. Freie Punkte können für das Rhino-, PDF-, ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-, IGES-, JT Open-, ParasolidParasolid ist ein geometrischer Modellerstellungs-Kernel. Teile und Baugruppen können geöffnet, eingefügt sowie exportiert werden.-, STEPNorm für den Austausch von Produktmodelldaten (ISO 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.- und VDA-Format importiert und exportiert werden.
Importierten Konstruktionen mit identischen Dateinamen wird beim Speichern der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. ein eindeutiger Dateiname zugewiesen. Wenn z. B. name.prt und name.asm importiert wurden, werden diese Dateien unter name.scdoc und name2.scdoc gespeichert.
Die Abschnitte unten erweitern, um Informationen zu einem bestimmten Dateiformat zu erhalten.
Zu einem Ordner navigieren und im Dialogfeld einen Dateinamen eingeben.
Auf Speichern klicken.
Importieren: Unterstützte Dateitypen
3D – Teile, Baugruppen (bis Version 25)
.sat, .sab
Wenn eine SAT-Datei in einer X_T-Datei gespeichert wird, werden fehlerhafte Kanten in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. korrigiert.
Beim Importieren von ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Dateien wird jetzt der Instanzname "Teil n (KörperEin Volumenkörper oder eine Oberfläche. m)" importiert, jedoch nur, wenn der Körpername nicht mit dem Teilenamen übereinstimmt. Der Komponentenname und der Körpername werden durch ein Zeichen getrennt, das in den Optionen für ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Dateien definiert werden kann. Wenn das Standardzeichen beispielsweise ein PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. ist, lautet der importierte Name KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe".KörperEin Volumenkörper oder eine Oberfläche.. Wenn in einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" ein KörperEin Volumenkörper oder eine Oberfläche. mit dem Namen Rad vorhanden ist, lautet daher der Name der in SC importierten KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" Rad. Eine Instanz ist eine Kopie eines Körpers (ein kopierter oder Musterkörper).
ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-KörperEin Volumenkörper oder eine Oberfläche. können mit der Option für RealDWG importiert werden, Skizzenkurven und Text können als 2D in Konstruktionen importiert werden.
Facetten, 3D – Teile, Baugruppen, Geometrie (PRC B-Rep)
Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist. als grafische Objekte – nicht semantisch – wird unterstützt. Werte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung".Beschriftungssymbole zur Bemaßung von Formen in technischen Zeichnungen; Verwendung gemäß ASME, ISO und anderen Normen.Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist. (wenn PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.-Daten vorhanden sind)
3D – Teile, Baugruppen
.amf
Beim Import werden auch komprimierte AMF-Dateien unterstützt.
Sie können einen AMF-Import mit der Schaltfläche "Stopp" beenden, wenn die Bildverarbeitung zu lange dauert.
Körpernamen und -farben werden unterstützt.
R12 bis 14, 2000, 2004, 2007, 2010, 2013
Modellraum- und Layoutraumelemente einschließlich VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. (ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren. V7-Format)
umfasst Polyface-Netze
.dwg, .dxf
AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Zeichnungen können als Layouts eingefügt werden.
Wenn eine AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Datei importiert wird und die erwartete Form nicht angezeigt wird, die Importoptionen ändern. Siehe Optionen für Dateiimport und -export.
Wenn eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. mit einem schattierten Grafikstil als DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Datei gespeichert wird, wird dieser in den Stil "Verdeckte Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird." konvertiert.
Wenn eine Blechkonstruktion als DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Datei gespeichert wird, werden Hinweise und Biegelinien auf demselben LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. gespeichert, und die Gesamtbemaßungen der abgewickelten Teile werden entfernt.
Linienstärken können nach AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF. (DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden. oder DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.) exportiert werden. Schraffurlinien auf Zeichenblättern werden als eigenständige Linien exportiert.
Polyface-Netze können als 3D-VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. aus AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Dateien importiert werden. Optionen für Dateiimport und -export enthält eine Liste von Importoptionen für Polyface-Netze.
importiert Proxy-Elemente in DFX- und DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Dateien von AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF., wenn die Option "TeighaDWG" ausgewählt wird.
Wenn eine AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Datei nicht geöffnet wird, die DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Option in "RealDWG" ändern. Manche AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Dateien enthalten eingebettete ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Modelle. Diese sind jedoch möglicherweise keine ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Standardmodelle. Die RealDWG-Bibliotheken enthalten eine API zum Speichern dieser ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Modellvarianten im letzten gemeinsamen Format ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren. v7. Die TeighaDWG-Bibliotheken enthalten die API nicht.
ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-KörperEin Volumenkörper oder eine Oberfläche. können mit der Option für RealDWG importiert werden, Polyface-Netze werden als Lightweight-Baugruppen (schreibgeschützt) importiert, Skizze.
Teile, Baugruppen (Versionen V4 4.1.9 bis 4.2.4)
Baugruppen (Versionen V5 R8 bis R24, V6R2014)
.model, .CATPart, .CATProduct, .cgr, .exp
CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden. V6 .3DXML R2010x - R2013x
CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Dateien (CGR) können geöffnet werden, sie werden jedoch als Lightweight-KomponentenSiehe "Lightweight-Baugruppe" dargestellt, die nicht geladen werden können. Importierte CGR-Dateien können als Dokumente gespeichert werden, die später geöffnet werden können. Der Inhalt dieser Dokumente bleibt jedoch Lightweight-Inhalt. Er wird im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. angezeigt, das Modell kann jedoch nicht geändert werden.
CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.) können geöffnet oder eingefügt werden. "Sichtbarkeit" ist deaktiviert. Wenn ein LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. nicht vorhanden ist, wird es automatisch erstellt.
Beim Exportieren von CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden. V5-Dateien kann die Option "Daten für Freiformfläche vereinfachen" deaktiviert werden. Beim Importieren oder Exportieren von CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Dateien werden die XYZ-Positionen von Punktobjekten korrekt skaliert.
Enthält Fertigungsdaten für ein Produkt (Product Manufacturing Information, PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.) in den importierten Beschriftungsebenen.
Modelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden. V6-Präzisionsteil- und -Produktdaten müssen als V5CATPart und CATProduct exportiert werden, damit sie in SpaceClaim eingelesen werden können.
V18.1 und V19
Teile (Baugruppen werden verflacht)
.agdb
Bis zu 16
IDF- und PADS-Dateien (Versionen IDF 3.0 und IDF 4.0)
.idf, .emn, .idb
Ein Großteil des Inhalts von IDF 4.0-Dateien wird unterstützt.
Baugruppen aus Panels und Platinen, Ausschnitte, gefüllte Bereiche, Keep-ins (eingeschlossene Bereiche), Materialien, Panels und zugehörige Elemente, Sublayouts und thermische Modelle werden nicht unterstützt.
IDF- und PAD-Dateien öffnen
Eine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. IDF aktualisieren auswählen, um die IDF-Datei basierend auf den Komponentenoperationen (z. B. Komponentenverschiebung), die im Modell ausgeführt wurden, zu aktualisieren. Eine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. muss mittels Importieren einer IDF-Datei erstellt worden sein.
Teile, Baugruppen (bis Version 5,3)
.igs, .iges
Teile (Versionen 6-10)
.ipt
Teile, Baugruppen (Version 11 bis 2015)
.ipt, .iam
Informationen zu den Einschränkungen unter: http://doc.spatial.com/index.php/InterOp:Connect/Inventor/Inventor_Reader#Limitations.
Beschränkte Unterstützung für Inventor-BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"
Baugruppenattribute, z. B. Farben und LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen., werden nicht unterstützt.
Inventor-Teile und Inventor-Unterbaugruppen sind im Stamm des Verzeichnisses "Inventor Assembly" vorhanden.
Merkmale auf Baugruppenebene werden nicht unterstützt. Beispielsweise kann eine Instanz in einer Inventor-BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" als unterdrückt (nicht sichtbar) markiert werden. Da der Übersetzer das Lesen unterdrückter Informationen nicht unterstützt, werden unterdrückte Instanzen übersetzt.
Inventor-Oberflächen werden nicht unterstützt.
Der Übersetzer behandelt derzeit keine spiralförmigen Oberflächen in Inventor 6-Dateien und cylspl-Oberflächen in Inventor 7-Dateien. Wenn die Inventor-Datei eine dieser Oberflächen enthält, erfolgt eine partielle Übersetzung, bei der die Daten für diese Oberflächen übersprungen und die restlichen Elemente umgewandelt werden.
Beschränkte Unterstützung von Elementen für Inventor 11, 2008, 2009 und 2010
Der Übersetzer unterstützt derzeit einige spezielle Elemente nicht, die aus erweiterten Inventor-Funktionen, z. B. Lofting, resultieren.
Keine Unterstützung für Attribute
Der Übersetzer unterstützt nicht das Übersetzen von Attributen, z. B. Farben und LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen..
Keine Unterstützung für Ausgeblendet-Flag
Der Übersetzer unterstützt nicht das Filtern von ausgeblendeten Körpern. Daher werden ausgeblendete KörperEin Volumenkörper oder eine Oberfläche. ebenfalls übersetzt.
Beschränkte Unterstützung für Einheiten
Der Übersetzer unterstützt für Inventor 6 bis 11 und 2008 nur Millimeter und Zoll. Für Version 2009 und 2010 unterstützt der Übersetzer nur die Einheit "Millimeter". Alle nicht unterstützten Einheiten werden als Millimeter interpretiert.
Teile, Baugruppen (Version 6.4, 7.0, 8.0, 8.1, 8.2, 9.0 bis 9.5)
.jt
Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.) werden unterstützt für: Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.-Option ist standardmäßig aktiviert.Werte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". werden mit geometrischen Änderungen aktualisiert. Linienzüge sind einfach Kurven im Raum, die nicht aktualisiert werden.Gruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. platziert, das als "Importierte Linienzugbeschriftungen" bezeichnet wird.Symbol an einem Punkt, auf einer Achse oder auf einer Ebene, auf das zur Bearbeitung und Inspektion Bezug genommen werden muss. geklickt werden, um die Werte im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. anzuzeigen.Eine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. klicken, um den Pfeil oder Stile im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. anzuzeigen oder zu ändern.
Nicht unterstützt
Teile, Baugruppen (Version NX1 bis NX9 und UG v11 bis 18)
.prt
Teile, Baugruppen (V10.0 bis V26)
.x_t, .x_b, .xmt_txt, .xmt_bin
Kurven (nur einfügen)
.txt
Eine FreiformkurveEine ununterbrochene gekrümmte Linie ohne scharfe Begrenzungen (d. h. ohne Ecken). Eine Freiformkurve wird durch das Definieren einer Reihe von Punkten mit dem Werkzeug "Freiformkurve" erstellt. Eine Freiformkurve wird zu einer Kante, wenn sie mit dem Werkzeug "Ziehen" gezogen wird. wird standardmäßig erstellt oder wenn die Option Polyline=False verwendet wird. Bei Verwendung der Option Polyline=True werden die Punkte durch gerade Liniensegmente verbunden.
Standardmäßig werden 2D-Kurven erstellt. Wenn 2D-Kurven festgelegt werden, muss die erste Spalte der Datenpunkte eine ganze Zahl sein. Diese gibt die Höhe der EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. von einer der Kurven an. Der Anfang einer neuen KurveIn 3D eine beliebige Linie im Raum. wird festgelegt, indem diese Höhe in der nächsten Zeile geändert wird. Wenn die Option 3D=True verwendet wird, können die Kurven 3D-Kurven sein.
Mit dem Schlüsselwort "Fit" festlegen, ob Kurvenanpassung oder Interpolation verwendet wird.
Bei Fit=True wird Kurvenanpassung verwendet. Bei "Kurvenanpassung" wird eine KurveIn 3D eine beliebige Linie im Raum. erstellt, die die Datenpunkte mithilfe einer angegebenen Toleranz anpasst. Die KurveIn 3D eine beliebige Linie im Raum. verläuft möglicherweise nicht genau durch alle Punkte, und der Abstand zwischen der KurveIn 3D eine beliebige Linie im Raum. und dem PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. liegt innerhalb der Toleranz.
Wenn Fit=True festgelegt wurde, mit dem Schlüsselwort Fittol die Kurvenanpassungstoleranz in Modelleinheiten angeben. Beispiel: Fittol=1,0e-2

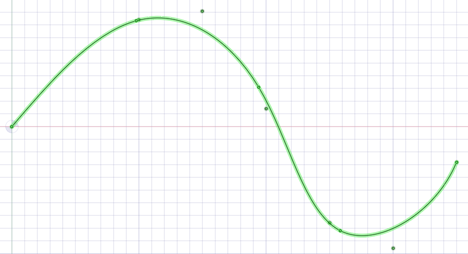

Bei der KurveIn 3D eine beliebige Linie im Raum. unten wird die Kurvenanpassung verwendet (d. h. Fit=True). Ein hoher Toleranzwert (fittol=2,0) wird verwendet, um zu verdeutlichen, dass die KurveIn 3D eine beliebige Linie im Raum. nicht durch die Punkte verläuft, sondern nur innerhalb der angegebenen Toleranz liegt.
Bei Fit=False wird Interpolation verwendet. Bei der Interpolation muss die KurveIn 3D eine beliebige Linie im Raum. genau durch alle Punkte verlaufen. Mit der Interpolationsmethode wird eine stetige KurveIn 3D eine beliebige Linie im Raum. durch alle Punkte erzeugt.

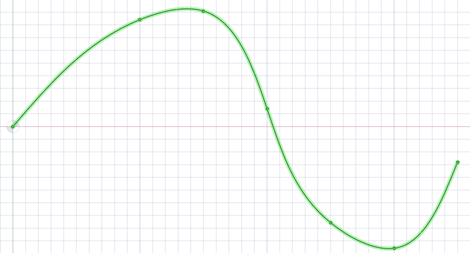

Die KurveIn 3D eine beliebige Linie im Raum. unten wurde interpoliert (d. h. Fit=False). In der Datei sind sieben Punkte enthalten, und die KurveIn 3D eine beliebige Linie im Raum. verläuft genau durch alle Punkte.
Mehrere Kurven werden durch leere Zeilen getrennt.
Es können Point-Curve-Textdateien importiert werden, die Einzelpunktkurven enthalten. Diese werden als Punkte erstellt.
Bei geöffneten oder eingefügten Point-Curve-Textdateien wird eine geschlossene KurveIn 3D eine beliebige Linie im Raum. angezeigt, wenn in der Datei ein wiederholter Wert enthalten ist.
Kurven können in Koordinatensysteme oder in andere Formen, z. B. andere importierte Objekte, importiert werden.
Point-Curve-Textdateien, deren Spalten Kommas als Trennzeichen enthalten, können geöffnet und eingefügt werden. Mithilfe dieser Funktion können beliebige Dateien mit durch Kommas getrennten Werten importiert werden.
Wenn beim Lesen der Eingabetextdatei ein Fehler auftritt, wird eine Meldung mit der Zeilennummer des Fehlers in Klammern, gefolgt vom Text in dieser Zeile, angezeigt.
Im folgenden Beispiel werden der Inhalt einer Point-Curve-Textdatei auf der linken Seite und die erstellten 3D-Kurven auf der rechten Seite gezeigt:
Beachten, dass die Punktkoordinaten (Z, X, Y) lauten.
Beispiel: (1, 2, 3) bedeutet (Z=1, X=2, Y=3).
|
3d=true polyline=false 1 0 0 1 0 1 1 1 0 1 1 1 2 0 1 2 1 0 3 0 0 3 0 1 3 1 0 |
|
Schlüsselwörter:
In 3D eine beliebige Linie im Raum. durch alle Punkte verläuft.In 3D eine beliebige Linie im Raum. durch alle Punkte in der Datei verläuft.Die leere Zeile nach dem ersten Satz von Koordinaten gibt an, dass es sich bei dem nächsten Satz von Koordinaten um eine neue KurveIn 3D eine beliebige Linie im Raum. handelt.
Der oben dargestellte Dateiinhalt kann in eine Textdatei kopiert werden, um dann mit
Aus Datei einfügen das Verfahren zu testen.
Nicht unterstützt
Nicht unterstützt
Teile, Baugruppen (Version 16 bis Wildfire 5.0; Creo 1.0, 2.0)
.prt, .asm, .xpr, .xas
Wenn Pro/ENGINEER-Baugruppen importiert werden und Teile fehlen, wird eine Aufforderung zum Suchen der fehlenden Dateien angezeigt.

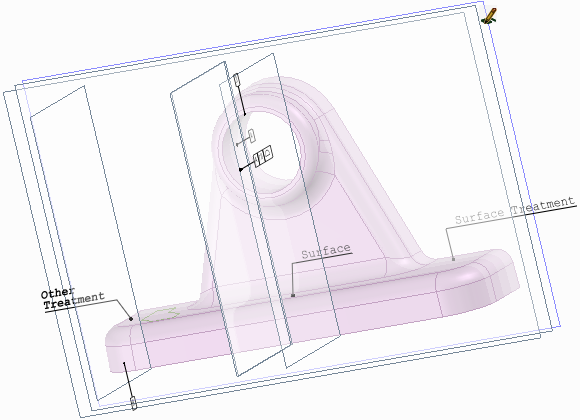

Wildfire 5 (Creo 1.0, 2.0) PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist. wird nicht unterstützt.
Instanz- und Baugruppenbeschleunigerdateien (*.xpr und *.xas) können jetzt direkt geöffnet werden.
Teile, Baugruppen (Version 4.0, V5.0)
.3dm

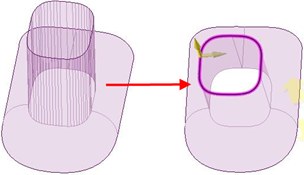

Beim Importieren einer Rhino-Datei werden Kurven aus mehreren Segmenten zusammengeführt.
Layernamen, Farbinformationen, Skizzenlinien und Materialinformationen können exportiert werden.
Benachbarte Topologie wird standardmäßig berücksichtigt. Wenn bei einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". Probleme auftreten, können daher die benachbarten Flächen Informationen zum Korrigieren der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". bereitstellen.
Das 32-/64-Bit-Plug-In für Rhino unterstützt die Version Rhino V5 Beta. Es kann zum Importieren und Exportieren von Daten im Rhino V4-Format verwendet werden. Wie zuvor können auch nicht abgeschlossene Bearbeitungen in Rhino und MOI ausgeschnitten und kopiert und eingefügt werden.
|
Unterstütztes Rhino-Objekt |
Rhino-Objekt |
Element |
|
Volumenkörper |
Geschlossene Polysurfaces |
Volumenkörper |
|
Geschlossene Oberflächen: Kugel, Torus |
||
|
Polysurfaces (offen) |
Blechkörper |
|
|
Oberflächen |
Beschnittene Oberflächen |
Blechkörper |
|
Unbeschnittene Oberflächen mit Grenzkanten |
||
|
Kurven (Kurve |
Benannte Skizzenkurve |
|
|
Punktobjekte (Punkt |
Nicht unterstützt |
|
|
Polygonnetz-Objekte |
Nicht unterstützt |
|
|
Objektname |
Elementname |
|
|
Objektfarbe |
Elementfarbe |
|
|
Layer |
Layername |
Layername |
|
Layerfarbe |
Layerfarbe |
|
|
Layer |
Layer |
|
|
Layer |
Layer |
|
|
Layerstruktur |
Komponentenstruktur |
|
|
Materialien |
Materialname |
Materialname |
|
Sonstige Materialattribute |
Nicht unterstützt |
|
|
Gruppen |
Nicht unterstützt |
|
Teile, Baugruppen V2015 SP0
.rsdoc
Teile, Baugruppen bis SketchUp 8
.skp
Teile, Baugruppen (V18 - ST6)
.par, .psm, .asm
Teile, Baugruppen (Version 98 bis 2014)
.sldprt, .sldasm
Wenn eine SolidWorks-Datei geöffnet wird, wird an folgenden Speicherorten nach den erforderlichen Dateien für Baugruppen und externe Teile gesucht:
Stammordner der BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"
Entsprechender Unterordner im neuen Stammordner
Absoluter Pfad zu der in der Baugruppendatei gespeicherten KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe"
Wenn eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. aus SolidWorks importiert wird, werden die Einheiten an das Teil angepasst.
Teile, Baugruppen (Version AP203, AP214 [Geometrie])
.stp, .step
Beim Importieren von STEPNorm für den Austausch von Produktmodelldaten (ISO 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.-Baugruppen aus einer Datei die Dateioption Beim Importieren von Baugruppen mehrere Dokumente erstellen auswählen, wenn die Baugruppen nicht auf mehrere Dateien (je eine für jede interne KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe") aufgeteilt werden, sondern in einer Datei verbleiben sollen.
Teile, Baugruppen, Facetten oder VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt.
.stl
Beim Exportieren von STL-Dateien wird die Ausgabe standardmäßig auf "Binär" gesetzt.
STL-Dateien können Polyface-Netze enthalten und als Lightweight-Objekte importiert werden. Polyface-Netze werden als VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. importiert.
Beim Speichern in einer STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". ist die QualitätWerkzeuge zum Erkennen von Anomalien oder Unterbrechungen in Oberflächen. von den gewählten Einstellungen der Grafikqualität abhängig. Es wird empfohlen, hier eine möglichst hohe Grafikqualität einzustellen, wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. für SLASiehe "Stereolithografie" Rapid Prototyping-Anwendungen zur Verfügung stehen soll.
STL-Dateien können als VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. importiert werden, wenn sie über mehrere ebene Flächen verfügen, die in einer ebenen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zusammengeführt werden können.
Eine STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". kann als NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden. importiert und als andere STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". exportiert werden. Hierdurch können mehrere STL-Dateien in ein DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. importiert und anschließend zusammen als einzelne STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". exportiert werden.
Teile, Baugruppen (Version 1.0 und 2.0)
.vda
Dateien (nur Einfügen) mit entsprechenden Codecs sind für alle Formate, außer für WMV und AVI, erforderlich.
.wmv, .avi, .flv, .mkv, .mov, .mp4, .mpg, mpeg, .ogm, .vob
Siehe Einfügen eines Videos
Teile, Baugruppen (Facetten)
.obj
Nicht unterstützt
Nicht unterstützt
Export: Unterstützte Dateiformate
Versionen 6, 7, 15-25 (V25 Standard)
Teile und Baugruppen (Baugruppen werden verflacht)
.sat, .sab
Wenn eine SAT-Datei in einer X_T-Datei gespeichert wird, werden fehlerhafte Kanten in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. korrigiert.
Beim Importieren von ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Dateien wird jetzt der Instanzname "Teil n (KörperEin Volumenkörper oder eine Oberfläche. m)" importiert, jedoch nur, wenn der Körpername nicht mit dem Teilenamen übereinstimmt. Der Komponentenname und der Körpername werden durch ein Zeichen getrennt, das in den Optionen für ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Dateien definiert werden kann. Wenn das Standardzeichen beispielsweise ein PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. ist, lautet der importierte Name KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe".KörperEin Volumenkörper oder eine Oberfläche.. Wenn in einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" ein KörperEin Volumenkörper oder eine Oberfläche. mit dem Namen Rad vorhanden ist, lautet daher der Name der in SC importierten KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" Rad. Eine Instanz ist eine Kopie eines Körpers (ein kopierter oder Musterkörper).
ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-KörperEin Volumenkörper oder eine Oberfläche. können mit der Option für RealDWG importiert werden, Skizzenkurven und Text können als 2D in Konstruktionen importiert werden.
Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.-Daten können in SAT- und SAB-Dateien geschrieben werden.
Facetten, Geometrie (PRC B-Rep), Kurven
Teile und Baugruppen
2D – Nur Zeichnungen drucken oder speichern
V1.0
3D – Teile, Baugruppen
.amf
Beim Export werden auch komprimierte AMF-Dateien unterstützt.
Die folgenden Elemente werden beim Export unterstützt:
Form
KörperEin Volumenkörper oder eine Oberfläche.- und Flächenfarben
Körpermaterial
Strukturen
Lightweight-KomponentenSiehe "Lightweight-Baugruppe"
Baugruppenstrukturbaum
Der Export wird durch den Konverter unterstützt.
R12 bis 14, 2000, 2004, 2007, 2010, 2013
VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt.
.dwg, .dxf
AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Zeichnungen können als Layouts eingefügt werden.
Wenn eine AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Datei importiert wird und die erwartete Form nicht angezeigt wird, die Importoptionen ändern. Siehe Optionen für Dateiimport und -export.
Wenn eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. mit einem schattierten Grafikstil als DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Datei gespeichert wird, wird dieser in den Stil "Verdeckte Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird." konvertiert.
Wenn eine Blechkonstruktion als DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Datei gespeichert wird, werden Hinweise und Biegelinien auf demselben LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. gespeichert, und die Gesamtbemaßungen der abgewickelten Teile werden entfernt.
Linienstärken können nach AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF. (DXFFormat zum Austauschen von Zeichnungen (Drawing Interchange Format oder Drawing Exchange Format). CAD-Datendateiformat, das von Autodesk entwickelt wurde, um die Datenkompatibilität und -austauschbarkeit zwischen AutoCAD und anderen Programmen zu ermöglichen. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden. oder DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.) exportiert werden. Schraffurlinien auf Zeichenblättern werden als eigenständige Linien exportiert.
Polyface-Netze können als 3D-VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. aus AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Dateien importiert werden. Optionen für Dateiimport und -export enthält eine Liste von Importoptionen für Polyface-Netze.
importiert Proxy-Elemente in DFX- und DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Dateien von AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF., wenn die Option "TeighaDWG" ausgewählt wird.
Wenn eine AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Datei nicht geöffnet wird, die DWGSystemeigenes Zeichnungsformat von AutoCAD. Zeichnungen, Teile und Baugruppen können geöffnet und eingefügt werden. Zeichnungen können als Layouts eingefügt werden. Teile, Baugruppen, Zeichenblätter und 3D-Markup-Folien können exportiert werden.-Option in "RealDWG" ändern. Manche AutoCADSoftware-Anwendung für Konstruktionen und Entwürfe in 2D und 3D von Autodesk, Inc. Das systemeigene Dateiformat von AutoCAD ist DWG, das Austauschformat ist DXF, und das Veröffentlichungsformat für CAD-Daten ist DWF.-Dateien enthalten eingebettete ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Modelle. Diese sind jedoch möglicherweise keine ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Standardmodelle. Die RealDWG-Bibliotheken enthalten eine API zum Speichern dieser ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-Modellvarianten im letzten gemeinsamen Format ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren. v7. Die TeighaDWG-Bibliotheken enthalten die API nicht.
ACISModelliermodul von Spatial Corporation. Sie können ACIS-Dateien (SAT und SAB) importieren und exportieren.-KörperEin Volumenkörper oder eine Oberfläche. können mit der Option für RealDWG importiert werden, Polyface-Netze werden als Lightweight-Baugruppen (schreibgeschützt) importiert, Skizze
V5/V6 R6 bis R25 (R24 Standard)
Teile, Baugruppen
.CATPart, .CATProduct,
CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Dateien (CGR) können geöffnet werden, sie werden jedoch als Lightweight-KomponentenSiehe "Lightweight-Baugruppe" dargestellt, die nicht geladen werden können. Importierte CGR-Dateien können als Dokumente gespeichert werden, die später geöffnet werden können. Der Inhalt dieser Dokumente bleibt jedoch Lightweight-Inhalt. Er wird im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. angezeigt, das Modell kann jedoch nicht geändert werden.
CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Dateien mit Fertigungsdaten (Product Manufacturing Information, PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.) können geöffnet oder eingefügt werden. "Sichtbarkeit" ist deaktiviert. Wenn ein LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. nicht vorhanden ist, wird es automatisch erstellt.
Beim Exportieren von CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden. V5-Dateien kann die Option "Daten für Freiformfläche vereinfachen" deaktiviert werden. Beim Importieren oder Exportieren von CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Dateien werden die XYZ-Positionen von Punktobjekten korrekt skaliert.
Enthält Fertigungsdaten für ein Produkt (Product Manufacturing Information, PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.) in den importierten Beschriftungsebenen
Modelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden. V6-Präzisionsteil- und -Produktdaten müssen als V5CATPart und CATProduct exportiert werden, damit sie in SpaceClaim eingelesen werden können.
MS Office 2003, 2007, 2013
.xls, .xlsx
Nicht unterstützt
Teile, Baugruppen (Version 5.3, JAMA-IS, Typen: 186, 144, 143)
.igs, .iges
Teile, Baugruppen, Zeichenblätter, 3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien (als 2D-Snapshot exportieren)
.bmp, .gif, .jpg, .png, .tif
Beim Export kann die Bildgröße in Pixel oder als Prozentsatz der vollen Größe angegeben werden.
Beim Speichern einer Zeichnung als Bild kann AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des Bereichs verwenden oder AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des Blatts verwenden festgelegt werden. Zur Bereichsausdehnung zählen graue Ränder um die Zeichnung herum zum FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). des gesamten Bereichs. Zur Blattausdehnung zählt nur, was sich innerhalb der Blattgrenze befindet.
Siehe Einfügen eines Bildes
Nicht unterstützt
Teile, Baugruppen (V6.4, 7.0, 8.0, 8.1, 8.2, 9.0 bis 9.5)
.jt
Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.) werden unterstützt für: Fertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.-Option ist standardmäßig aktiviert.Werte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". werden mit geometrischen Änderungen aktualisiert. Linienzüge sind einfach Kurven im Raum, die nicht aktualisiert werden.Gruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen. platziert, das als "Importierte Linienzugbeschriftungen" bezeichnet wird.Symbol an einem Punkt, auf einer Achse oder auf einer Ebene, auf das zur Bearbeitung und Inspektion Bezug genommen werden muss. geklickt werden, um die Werte im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. anzuzeigen.Eine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. klicken, um den Pfeil oder Stile im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. anzuzeigen oder zu ändern.
Teile, Baugruppen
.bip
Nicht unterstützt
Teile, Baugruppen V12 bis 26 (V26 Standard)
.x_t, .x_b
Nicht unterstützt
3.6
Teile, Baugruppen
SCDOC-Dateien nur mit Netz können in das POV-Dateiformat exportiert werden
MS Office 2003, 2007, 2013
3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien (.ppt)
Nicht unterstützt
V4.0, V5.0
Teile, Baugruppen
.3dm
Beim Importieren einer Rhino-Datei werden Kurven aus mehreren Segmenten zusammengeführt.
Layernamen, Farbinformationen, Skizzenlinien und Materialinformationen können exportiert werden.
Benachbarte Topologie wird standardmäßig berücksichtigt. Wenn bei einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". Probleme auftreten, können daher die benachbarten Flächen Informationen zum Korrigieren der FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". bereitstellen.
Das 32-/64-Bit-Plug-In für Rhino unterstützt die Version Rhino V5 Beta. Es kann zum Importieren und Exportieren von Daten im Rhino V4-Format verwendet werden. Wie zuvor können auch nicht abgeschlossene Bearbeitungen in Rhino und MOI ausgeschnitten und kopiert und eingefügt werden.
|
Unterstütztes Rhino-Objekt |
Rhino-Objekt |
Element |
|
Volumenkörper |
Geschlossene Polysurfaces |
Volumenkörper |
|
Geschlossene Oberflächen: Kugel, Torus |
||
|
Polysurfaces (offen) |
Blechkörper |
|
|
Oberflächen |
Beschnittene Oberflächen |
Blechkörper |
|
Unbeschnittene Oberflächen mit Grenzkanten |
||
|
Kurven (Kurve |
Benannte Skizzenkurve |
|
|
Punktobjekte (Punkt |
Nicht unterstützt |
|
|
Polygonnetz-Objekte |
Nicht unterstützt |
|
|
Objektname |
Elementname |
|
|
Objektfarbe |
Elementfarbe |
|
|
Layer |
Layername |
Layername |
|
Layerfarbe |
Layerfarbe |
|
|
Layer |
Layer |
|
|
Layer |
Layer |
|
|
Layerstruktur |
Komponentenstruktur |
|
|
Materialien |
Materialname |
Materialname |
|
Sonstige Materialattribute |
Nicht unterstützt |
|
|
Gruppen |
Nicht unterstützt |
|
Teile, Baugruppen (SketchUp V3.0 bis V8.0)
.skp
Nicht unterstützt
AP203, AP214 (Geometrie)
Teile, Baugruppen
.stp, .step
Beim Importieren von STEPNorm für den Austausch von Produktmodelldaten (ISO 10303). Definiert eine Methodologie zum Beschreiben von Produktdaten. Das STEP-Protokoll kann beim Export von Konstruktionen ausgewählt werden.-Baugruppen aus einer Datei die Dateioption Beim Importieren von Baugruppen mehrere Dokumente erstellen auswählen, wenn die Baugruppen nicht auf mehrere Dateien (je eine für jede interne KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe") aufgeteilt werden, sondern in einer Datei verbleiben sollen.
Teile, Baugruppen
.stl
Beim Exportieren von STL-Dateien wird die Ausgabe standardmäßig auf "Binär" gesetzt.
STL-Dateien können Polyface-Netze enthalten und als Lightweight-Objekte importiert werden. Polyface-Netze werden als VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. importiert.
Beim Speichern in einer STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". ist die QualitätWerkzeuge zum Erkennen von Anomalien oder Unterbrechungen in Oberflächen. von den gewählten Einstellungen der Grafikqualität abhängig. Es wird empfohlen, hier eine möglichst hohe Grafikqualität einzustellen, wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. für SLASiehe "Stereolithografie" Rapid Prototyping-Anwendungen zur Verfügung stehen soll.
STL-Dateien können als VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. importiert werden, wenn sie über mehrere ebene Flächen verfügen, die in einer ebenen FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zusammengeführt werden können.
Eine STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". kann als NetzobjektEin durch Importieren einer STL-Datei als Lightweight (nur Facetten) erstelltes Objekt. Netzobjekte können an den Facetten gefangen werden. importiert und als andere STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". exportiert werden. Hierdurch können mehrere STL-Dateien in ein DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. importiert und anschließend zusammen als einzelne STL-DateiSystemeigenes Dateiformat von CAD-Software für Stereolithografie, das von 3D-Systemen erstellt wird. Teile und Baugruppen (STL-Dateien) können exportiert werden. Siehe "Stereolithografie". exportiert werden.
V2.0
Teile
.vda
Teile, Baugruppen
.wrl
Nicht unterstützt
Teile, Baugruppen
.obj
Beim Speichern als OBJ-Datei wird die Struktur nicht beibehalten.
Wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. als OBJ-Datei gespeichert wird, wird die aktuelle Grafikmosaikierung für die Genauigkeit verwendet. Die MosaikierungEin Ansatz zum Datenaustausch zwischen CAD-Programmen. Bei der Mosaikierung werden Elemente wie Linien oder Oberflächen in einem CAD-System durch winzige Dreiecke (polygonale Datendarstellungen) dargestellt. Datenformate wie XML und VRML sind Beispiele für mosaikierte Daten. kann über die Option "Bildqualität" im Verhältnis zur Grafikgeschwindigkeit eingestellt werden.
Ein Volumenkörper oder eine Oberfläche. oder einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". transformiert, und Strukturdaten werden zusammen mit der Datei exportiert.
nur Teil- und Baugruppen-VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt.
.xaml
Ausrichtung und Verschiebung der aktuellen AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. werden in einer XAML-Datei gespeichert.
3D-MarkupEin Dokumenttyp, mit dem unterschiedliche Versionen einer Konstruktion verglichen und mit Beschriftungen versehen werden können.-Folien
.xaml
Das Dateisymbol auf eine beliebige Stelle der Titel- und Menüleiste ziehen und dort ablegen. Das Symbol kann auch in das GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. gezogen werden, wenn keine Registerkarte für eine Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. geöffnet ist.
Dadurch wird die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. zusammen mit allen Zeichenblättern, Beschriftungen usw. geöffnet.
Daten können auch aus bestimmten Anwendungen ausgeschnitten und eingefügt werden. Siehe Kopieren und Einfügen aus anderen Anwendungen.
Im Menü "Datei" Speichern unter auswählen.
Es kann auch F12 oder Strg+Umschalttaste+S gedrückt werden.
Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. muss als DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. gespeichert werden, bevor sie in ein anderes Format exportiert werden kann.
In der Liste Dateityp einen Bilddateityp (GIF, JPG, PNG oder TIFF) auswählen.
(Optional) Auf Bildgröße klicken, um die Größe des Bildes zu ändern.
Zu einem Ordner navigieren und im Dialogfeld einen Dateinamen eingeben.
Auf Speichern klicken.
Mit der rechten Maustaste auf das GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. klicken und BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. kopieren auswählen, um ein Bild vom Inhalt des Grafikfensters in die Zwischenablage von Windows zu kopieren. Dann kann das Bild in ein DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. eingefügt werden.
Mit der rechten Maustaste auf die KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" der obersten EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. klicken und Basisteil öffnen auswählen, um das Hauptdokument einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. zu öffnen, die nach dem Schließen des Hauptdokuments gespeichert wurde. Dieses Problem tritt möglicherweise in Dateien auf, die mit einer früheren Version erstellt wurden.
PMIFertigungsdaten für ein Produkt (Product Manufacturing Information). Fertigungsdaten können importiert werden, wenn beim Importieren von CATIA-Dateien das Kontrollkästchen "Fertigungsdaten für Teile importieren" aktiviert ist.-Daten aus einer CATIAModelliermodul von Dassault Systèmes. CATIA-Dateien können importiert und exportiert werden.-Datei
Zusammengeführte Kurven mit mehreren Segmenten aus einer Rhino-Datei
© Copyright 2015 SpaceClaim Corporation. Alle Rechte vorbehalten.
ACIS
