SpaceClaim – Onlinehilfe

Kombinieren

Mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." werden Objektkombinationen erstellt. Objekte können addiert (oder zusammengeführt) und voneinander subtrahiert (oder aufgespalten) werden. Diese Aktionen werden auch als boolesche Operationen bezeichnet.

WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. für das Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." bleiben aktiviert, und sie werden mit einem doppelten Rahmen angezeigt, wenn auf sie geklickt wird. Die Werkzeughilfe bleibt ausgewählt, sodass die gleiche Aktion mehrmals ausgeführt werden kann, ohne die Strg-Taste gedrückt zu halten. Um die Aktivierung einer Werkzeughilfe aufzuheben, erneut darauf klicken, auf eine andere Werkzeughilfe klicken oder auf einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. klicken.

Wenn ein Muster mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." verwendet wird, wird das gesamte Muster zusammengeführt oder zum SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen. des Ziels verwendet.

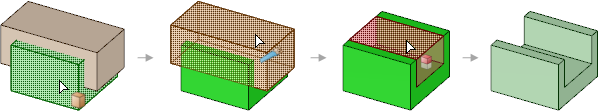

Volumenkörper und Oberflächen aufspalten

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." auf  KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können. klicken.

2. Den Zielvolumenkörper oder die Zieloberfläche zum AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine Oberfläche wird als Schnittwerkzeug ausgewählt, um das Ziel zu schneiden. Siehe "Schnittobjekt". auswählen.

   Objekte zum KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können. können im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden. Bei Auswahl einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" werden alle zugehörigen Objekte ausgewählt.

   Ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. kann mit einer temporären Form aufgespalten werden.

   Ein gesperrter KörperEin Volumenkörper oder eine Oberfläche. kann mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." als SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. verwendet werden, er kann jedoch nicht als ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. verwendet werden. Siehe Sperren und Entsperren von Objekten.

3. (Optional) Die folgenden Optionen auswählen:

   • Nach Abschluss zusammenführen: Alle neu erstellten, angrenzenden VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Oberflächen beim Schließen des Werkzeugs "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." zusammenführen.

   • Kurven eindrücken: An Schnittkanten Kanten erstellen, statt Bereiche auszuwählen.

   • SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. beibehalten: Die Schnittfläche in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. beibehalten. Wenn diese Option nicht aktiviert ist, wird die Schnittoberfläche automatisch gelöscht, wenn sie ausgewählt wird.

   • Alle als Bereiche festlegen: Zielobjekt durch das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. und SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. durch das Zielobjekt schneiden. Das Zielobjekt und das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. müssen vom gleichen Objekttyp sein.

4. Ein oder mehrere Objekte auswählen, die als SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. verwendet werden sollen.

   Je nach der gewählten Option wird die Schnittfläche beibehalten oder gelöscht. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" werden die durch den Schnitt erzeugten VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Oberflächen angezeigt.

   Den Mauszeiger über den erstellten VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. bewegen, um die durch den Schnitt erzeugten Bereiche anzuzeigen.

5. (Optional) Die zu löschenden Aufspaltbereiche auswählen.

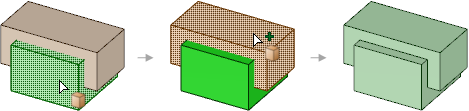

Volumenkörper und Oberflächen zusammenführen

1. Auf KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können. klicken.

2. Den Zielvolumenkörper oder die Zieloberfläche auswählen.

   Objekte zum KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können. können im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden. Bei Auswahl einer KomponenteObjekt in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" werden alle zugehörigen Objekte ausgewählt. Es können auch mit Auswahlboxen mehrere VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Oberflächen ausgewählt werden, um sie in einem Vorgang zusammenzuführen.

   VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. können mit Volumenkörpern und Oberflächen mit Oberflächen zusammengeführt werden. VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. und Oberflächen können nur zusammengeführt werden, wenn die Oberflächen einen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. darstellen, der zum VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. hinzugefügt oder aus ihm herausgeschnitten werden kann.

3. Auf die Werkzeughilfe Zusammenzuführende KörperEin Volumenkörper oder eine Oberfläche. auswählen klicken oder die Strg-Taste drücken.

4. Die VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. bzw. Oberflächen auswählen, die mit dem ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. zusammengeführt werden sollen.

Schnelle Methode

Die Strg-Taste gedrückt halten und die zu kombinierenden VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Oberflächen auswählen und dann auf KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können. klicken, um sie zusammenzuführen.

3D-Kurven an den Schnittkanten zwischen Flächen erstellen

1. Auf KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können. klicken.

2. Den Zielvolumenkörper oder die Zieloberfläche auswählen.

Werkzeughilfen

WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. für das Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." bleiben aktiviert, und sie werden mit einem doppelten Rahmen angezeigt, wenn auf sie geklickt wird. Die WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. bleiben ausgewählt, sodass die gleiche Aktion mehrmals ausgeführt werden kann, ohne die Strg-Taste gedrückt zu halten. Um die Aktivierung aufzuheben, erneut darauf klicken, auf eine andere Werkzeughilfe klicken oder auf einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. klicken.

Optionen

Im Rahmen des Werkzeugs "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." stehen die folgenden Optionen zur Verfügung. Eine oder mehrere Optionen aus dem FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auswählen oder mit der rechten Maustaste klicken und die Optionen aus der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen.

• VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. erstellen: VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. werden nach Möglichkeiten an der Schnittkante von Zielobjekt und SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. erstellt. Bei Auswahl dieser Option können folgende Vorgänge ausgeführt werden:
  • Nach Abschluss zusammenführen: Mit dieser Option können alle neu erstellten angrenzenden VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Oberflächen beim Schließen des Werkzeugs "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." zusammengeführt werden. Das Zusammenführen kann auch durch Klicken auf einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. abgeschlossen werden. Ausgeblendete Objekte werden nicht zusammengeführt. Dadurch ist es nach einem komplexen Ausschneidevorgang nicht mehr erforderlich, alle ausgeschnittenen Bereiche auszuwählen und anschließend manuell zusammenzuführen.
  • SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. beibehalten: SpaceClaim geht davon aus, dass die Schnittobjekte nur zum SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen. erstellt werden. Wenn die Schnittfläche in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. beibehalten werden soll, diese Option aktivieren. Wenn diese Option nicht aktiviert ist, wird die Schnittoberfläche automatisch gelöscht, wenn sie ausgewählt wird. Das heißt, Schnittobjekte werden normalerweise "verbraucht", es sei denn, diese Option ist aktiviert. Beibehaltene Schnittobjekte können Oberflächen oder VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. sein, aber in jedem Fall können nur die Bereiche des Ziels entfernt werden.

    Beim AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine Oberfläche wird als Schnittwerkzeug ausgewählt, um das Ziel zu schneiden. Siehe "Schnittobjekt". von Oberflächen diese Option aktivieren, um zu verhindern, dass das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. durch das Zielobjekt gespalten wird.

    Wenn das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. gesperrt ist, wird diese Option automatisch ausgewählt.

  • Alle als Bereiche festlegen: Diese Option aktivieren, wenn das Zielobjekt durch das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. und das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. durch das Zielobjekt geschnitten werden soll. Das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll.- und das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. müssen vom gleichen Typ sein, d. h., beide müssen VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder Oberflächen sein. Da mit dieser Option möglicherweise eine große Anzahl von Bereichen erstellt wird, empfiehlt es sich, diese Option zusammen mit der Option Nach Abschluss zusammenführen zu verwenden. Hierbei werden alle verbleibenden Bereiche schnell zusammengeführt, wenn die Verwendung von "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." durch Klicken auf ein anderes Werkzeug oder durch Drücken der Eingabetaste beendet wird.

• Kurven erstellen: Diese Option auswählen, um 3D-Kurven an den Schnittkanten von ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll.- und SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. zu erstellen. Die Kurven werden im aktiven Teil und nicht in dem Teil erstellt, zu dem der erste KörperEin Volumenkörper oder eine Oberfläche. gehört.

  • Kurven eindrücken: Mit dieser Option können an Schnittkanten Kanten erstellt werden, statt 3D-Kurven zu erstellen. Die Bereiche werden zum Löschen nicht als Vorschau angezeigt. Sobald ein BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. zum Löschen ausgewählt wird, wird diese Option deaktiviert. Die Kanten werden am ersten ausgewählten KörperEin Volumenkörper oder eine Oberfläche. erstellt.

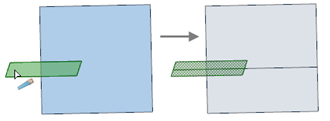

• Überschneidungen strecken: Diese Option auswählen, um die ÜberschneidungKanten an Stellen, an denen sich Volumenkörper untereinander oder mit Volumina schneiden, die durch das Schneiden von Volumenkörpern, Oberflächen und Komponenten in der Konstruktion entstanden sind; können mithilfe der Analysewerkzeuge angezeigt werden. von partiell überschneidenden Oberflächen zu strecken, sodass die zugrunde liegende OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". gänzlich aufgespalten wird.



Beispiele

Mit "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." können lagegleiche Oberflächen geschnitten oder zusammengeführt werden. (Der Schritt zum Löschen des Bereichs ist in der ersten Abbildung nicht dargestellt.)
