Verkürzungswerte

Bei der Berechnung des Verkürzungswerts wird der sogenannte K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. verwendet. Hierbei handelt es sich um das Verhältnis der Position der neutralen Faser (t in der Abbildung unten) zur Materialstärke (T). Beim Biegen von Metall wird das MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. am inneren Radius in einen komprimierten Zustand versetzt, während auf das MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. am äußeren Radius Zug ausgeübt wird. Die neutrale Faser ist der PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. ohne Beanspruchung, an dem das MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. von Druck zu Zug übergeht.

K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. = t/T

Der K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. ist eine geometrische Berechnung und berücksichtigt keine physikalischen Faktoren für einen Biegeprozess (Materialtyp, Typ des Biegevorgangs, Werkzeuge usw.). Daher kann der tatsächliche K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. für eine Konfiguration nur durch eine Umkehrrechnung aus einem tatsächlichen Biegevorgang berechnet werden. Anders ausgedrückt: Erst das Metall biegen, anschließend das Ergebnis messen und dann den K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. berechnen.

SpaceClaim bestimmt die korrekte K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet.-KurveIn 3D eine beliebige Linie im Raum., sodass das Ergebnis genauer ist, ohne dass der K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. modifiziert oder häufig die Biegetabellen geändert werden müssen. Der Standardverkürzungswert liefert für normale Biegungen, die mit normalen Werkzeugen und einer normalen Biegepresse erzeugt werden, ein genaues Ergebnis. Für einfache Teile sollten die Standardverkürzungswerte verwendet werden. Für Spezialfälle kann eine Verkürzungswerttabelle verwendet werden.

Die für die Standardwerte in SpaceClaim verwendete KurveIn 3D eine beliebige Linie im Raum. wird unten dargestellt.

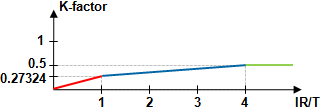

Der Graph enthält drei Segmente: rot, blau und grün.

• Das rote Segment stellt Biegeradien kleiner als die Materialstärke dar. Aufgrund der physikalischen Einschränkungen für die Kompressibilität von Stahl können Biegungen mit einem kleineren Radius als der Stärke beim Luftbiegen nur schwer erreicht werden.
• Das blaue Segment zeigt, dass der K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. nicht konstant ist, wenn der Wert des Innenradius erhöht wird. Er nimmt bis zu ca. 0,5 zu, wenn der innere Radius ungefähr das Vierfache der Materialstärke beträgt. Darüber hinaus nimmt er nicht weiter zu, da das MaterialEigenschaft, die einem Objekt zugewiesen werden kann, bestehend aus Materialname und Attributen wie Dichte und Zugfestigkeit. nicht weiter gedehnt wird. Ein K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. über 0,5 ist nicht möglich.
• Das grüne Segment ist konstant bei 0,5. Dies ist die neutrale AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". für Biegungen, deren Radius mehr als das Vierfache der Materialstärke beträgt.

Die Stelle, an der sich das rote und das blaue Segment berühren, ist wichtig. Sie stellt einen Biegeradius dar, der der Materialstärke entspricht. Bei normalen Biegungen wird der K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. durch eine Umkehrrechnung wie folgt bestimmt:

K = (4-PI) / PI = 0,27324

Dies kann von den Herstellern von Biegepressen bestätigt werden. Dieser Wert ist für normale Biegungen korrekt, da er auf dem tatsächlichen physischen Ergebnis basiert.

Für Materialien und Prozesse können Verkürzungswerttabellen erstellt werden. Nach dem FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). der Tabellen (dies ist ein einmaliger Vorgang) kann mit den Tabellen abgewickelt oder der Standardwert verwendet werden.

Wenn im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. auf oberster EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. eine Blechkonstruktion ausgewählt ist, wird die Option Typ des K-Faktors in der Gruppe Blech im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. Eigenschaften angezeigt. Für den K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. ist standardmäßig der Typ Variabel eingestellt. Es kann jedoch auch ein konstanter K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. ausgewählt werden.

Mit der Option Konstant für den Typ des K-Faktors kann ein numerischer Wert für das Teil eingegeben werden. Mit dieser Option können Konstruktionen anderen gängigen CAD-Funktionen zugeordnet werden oder die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. an spezielle Standards oder Toleranzbereiche eines Unternehmens angepasst werden, um mehrere Abwicklungsergebnisse zu erzielen.

Der K-FaktorParameter für Biegungen in einem Blechteil, mit dem der Biegeradius berechnet wird. Der K-Faktor ist ein Prozentsatz der Blechstärke und hängt von verschiedenen Faktoren ab, z. B. dem Material und dem Typ des Biegevorgangs. Gibt die Tiefe der neutralen Achse an, eine Linie im Blech, deren Länge sich nicht ändert, wenn das Blech gebogen wird. Auf die Innenseite der Biegung wird Druck, auf die Außenseite wird Zug ausgeübt. Die neutrale Achse liegt zwischen dem Mittelpunkt des Materials (K-Faktor=0,50) und einem Punkt, der sich näher an der Innenseite der Biegung (K-Faktor=0,25) befindet. sollte nur geändert werden, damit er den Verarbeitungseigenschaften des Blechs entspricht.
