Suchen von kurzen Kanten

Mit dem Werkzeug Kurze Kanten werden Kanten gefunden, die eine angegebene Länge unterschreiten. Wenn die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. zur Ausführung von Simulationen vernetzt werden muss, wirken sich kurze Kanten auf die Netzqualität aus.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. unterstützen diesen Vorgang:

	Die Werkzeughilfe Problem auswählen ist standardmäßig aktiviert. Mit dieser Werkzeughilfe können Bereiche ausgewählt und Probleme behoben werden, die automatisch vom Werkzeug gefunden wurden.
	Mit der Werkzeughilfe Problem ausschließen können Bereiche vom Auswählen und Reparieren ausgeschlossen werden.
	Mit dem Werkzeug Abschließen werden alle restlichen Problembereiche oder die aktuell ausgewählten Bereiche repariert.

Kurze Kanten suchen

1. Im Menü "Entfernen" auf der Registerkarte "Vorbereiten" auf "Kurze Kanten" klicken.

2. Die Option "Maximallänge" festlegen oder den Standardwert übernehmen.

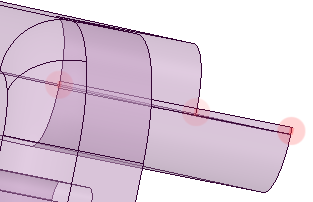

3. Kanten innerhalb der maximalen Längentoleranz werden hervorgehoben.

4. Auf Problembereiche klicken, um sie zu reparieren, oder auf die Werkzeughilfe Abschließen klicken.
