Skalieren von Skizzen mit "Ziehen"

Skizzenkurven können mit dem Werkzeug Maßstab oder mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." skaliert werden.

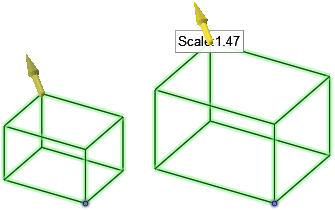

Das Werkzeug "Maßstab" sollte verwendet werden, wenn Skizzenkurven skaliert werden, die in einer EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. liegen. Das Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." sollte verwendet werden, wenn wie im nachfolgenden Beispiel Kurven skaliert werden sollen, die sich auf mehreren Ebenen befinden.

Skizzenkurven mit dem Werkzeug "Ziehen" skalieren

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. klicken.

2. Kurven auswählen.

3. Auf die Werkzeughilfe Maßstab klicken.

4. AnkerpunktSiehe "Anker" auswählen.

5. Wenn Füll- und VerbindungsflächeGleichmäßiger und tangential angeordneter Übergang zwischen Flächen oder Kanten; erstellt mit dem Werkzeug "Ziehen". in Orange hervorgehoben ist, diese Option im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" durch Klicken deaktivieren.

   Die Skalierung funktioniert nicht, wenn die Option Füll- und VerbindungsflächeGleichmäßiger und tangential angeordneter Übergang zwischen Flächen oder Kanten; erstellt mit dem Werkzeug "Ziehen". aktiviert ist.

6. In Richtung des gelben Führungspfeils ziehen.
