Aufspalten von Körpern und Oberflächen

Mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." können KörperEin Volumenkörper oder eine Oberfläche. und Oberflächen aufgespalten werden.

Körper und Oberflächen aufspalten

1. Im Menü "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." auf das Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können."  klicken oder I drücken.

2. Den KörperEin Volumenkörper oder eine Oberfläche. oder die OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". auswählen, der bzw. die geschnitten werden soll.

   Die Werkzeughilfe "Schneidendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. auswählen" wird aktiviert.

3. (Optional) Das Verhalten des Schnittes durch die Auswahl von Optionen festlegen.

4. Auf die OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". klicken, die zum SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen. des Körpers verwendet werden soll.

   Je nach der gewählten Option wird die Schnittfläche beibehalten oder gelöscht. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" werden die durch den Schnitt erzeugten KörperEin Volumenkörper oder eine Oberfläche. oder Oberflächen angezeigt.

   Den Mauszeiger über den Zielkörper bewegen, um die durch den Schnitt erzeugten Regionen anzuzeigen.

5. Auf alle zu löschenden Bereiche klicken.

   Wenn die Auswahl der zu löschenden Bereiche abgeschlossen ist, auf die Werkzeughilfe "ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. auswählen" klicken, um weitere Zusammenführungen durchzuführen, oder ein anderes Werkzeug auswählen.

Wenn ein KörperEin Volumenkörper oder eine Oberfläche. durch eine seiner Flächen aufgespalten werden soll, das Werkzeug "KörperEin Volumenkörper oder eine Oberfläche. aufspalten" auswählen. Wenn an einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. erzeugt werden soll, das Werkzeug "FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". aufspalten" auswählen.

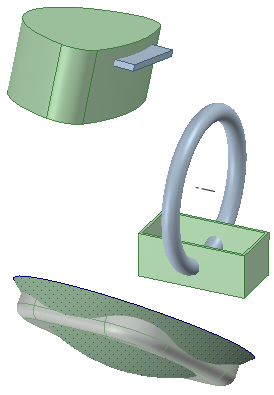

Zielobjekt durch das Schnittobjekt und Schnittobjekt durch das Zielobjekt schneiden

1. Im Menü "SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen." das Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." auswählen.

2. Die Option Alle als Bereiche festlegen auswählen.

3. Auf die zu schneidenden Objekte klicken.

   Das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll.- und das SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden. müssen vom gleichen Typ sein, d. h., beide müssen KörperEin Volumenkörper oder eine Oberfläche. oder Oberflächen sein.

4. Den Mauszeiger über die OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". bewegen, um die durch den Schnitt erzeugten Regionen anzuzeigen.

   Da mit dieser Option möglicherweise eine große Anzahl von Bereichen erstellt wird, empfiehlt es sich, diese Option zusammen mit der Option Nach Abschluss zusammenführen zu verwenden. Hierbei werden alle verbleibenden Bereiche schnell zusammengeführt, wenn die Arbeit mit "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." durch Anklicken eines anderen Werkzeugs oder Drücken von Esc beendet wird.

5. Auf den zu löschenden BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. klicken.

Beispiel

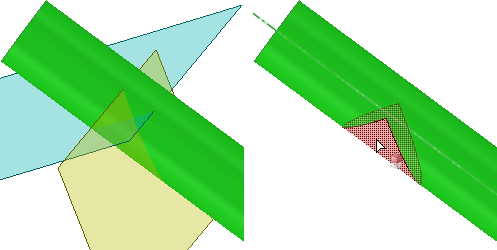

Verwenden von zwei Oberflächen als SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes Element auswählen" kann das Schnittobjekt ausgewählt werden., wenn die Oberflächen nicht außerhalb der Region zusammengeführt werden können, in der sie das Zielobjekt schneiden. Die beiden Oberflächen werden für den Schnitt mit dem Zielobjekt zusammengeführt.
