Schweißpunkte

Das Werkzeug Schweißpunkt erstellt Punkte auf zwei Flächen, die Schweißpunkte darstellen. Jeder Schweißpunkt besteht aus zwei Punkten: einer auf jeder der zusammenzuschweißenden Flächen. Jeder der Punkte muss auf einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. liegen. Für den Export nach ANSYS muss jeder der Punkte auf einem anderen Oberflächen- oder Volumenkörperteil liegen.

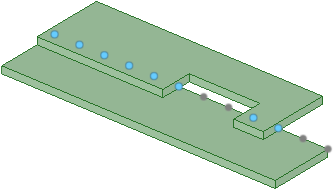

Wenn Schweißpunkte auf einem anderen KörperEin Volumenkörper oder eine Oberfläche. gefunden werden, enthält die Gruppe keine Punkte mit Verknüpfungen auf demselben KörperEin Volumenkörper oder eine Oberfläche., wie in der nachfolgenden Abbildung gezeigt. Schweißpunkte einer Gruppe mit Verknüpfungen werden blau angezeigt, und Punkte ohne Verknüpfung werden grau angezeigt.

Schweißpunkte werden bei Änderungen an den Führungskanten oder BezugsflächenSiehe "Bezugsflächen für Versatz" aktualisiert.

• Wenn eine Führungskante verschwindet, werden die auf ihr erstellten Punkte entfernt.

• Wenn sich eine verknüpfte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". aus dem Suchbereich des Schweißpunkts entfernt, verschwinden die Punktepaare für diese verknüpfte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"..

• Wenn sich die verknüpfte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". wieder in den BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. bewegt, erscheinen die Punktepaare wieder.

• Wenn nicht für alle Punkte auf der Bezugsfläche Punktepaare gefunden werden können, werden die Schweißpunkte im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. mit einem Fehlersymbol als ungültig markiert.

Im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. werden BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". für Schweißpunktmuster angezeigt. Diese BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". sehen wie BemaßungenWerte oder Ausdrücke, die zur präzisen Steuerung beim Erstellen und Ändern einer Konstruktion eingegeben werden. Es können alle Elemente, von Linien in Skizzen bis zu Flächen von Volumenkörpern, mit einer Bemaßung versehen (maßlich bestimmt) werden. Siehe "Ordinatenbemaßungen", "Progressive Bemaßungen", "Linearbemaßung". für andere Muster aus.

Exportieren nach ANSYS

Für die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. definierte Schweißpunkte können nach ANSYS exportiert werden. ANSYS Design Modeler und ANSYS Workbench erkennen die Schweißpunkte mit folgenden Einschränkungen:

• Für eine Simulation können nur Punkte mit Verknüpfungen verwendet werden.

• Schweißpunkte können zwischen aus mehreren Körpern bestehenden Teilen platziert werden, wenn die KörperEin Volumenkörper oder eine Oberfläche. zu verschiedenen Teilen gehören. Zwischen Körpern desselben Teils definierte Schweißpunkte werden nicht in die Simulation übernommen.

• Schweißnähte können approximiert werden, indem Schweißpunkte auf der Führungskante mit einem VersatzEntfernung, die beim Verschieben oder Kopieren einer Kante, eines Segments oder einer Kurve zurückgelegt wird. von 0 platziert werden, wenn auf keiner der beiden Seiten der Bezugsfläche eine verknüpfte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". gefunden wird.

• SpaceClaim unterstützt im Gegensatz zur Simulation Schweißpunkte, die aus mehr als zwei Punkten bestehen (an einer Stelle werden mehr als zwei Komponenten zusammengeschweißt). Die Simulation ignoriert alle Punkte nach dem zweiten.

  Wenn eine Punktschweißverbindung in SpaceClaim einen aus mehr als zwei Punkten bestehenden Schweißpunkt enthält, wird eine Kette von Punktepaaren von der Simulation als separate Schweißpunkte übernommen, und jeder aus zwei Punkten bestehende Schweißpunkt wird unter dem Knoten Verbindungen separat aufgeführt. Wenn z. B. ein einzelner SpaceClaim-Schweißpunkt die Teile A-B-C-D verbindet, wird dieser als drei separate Schweißpunkte A-B, B-C und C-D übernommen.

Schweißpunkte definieren

1. Auf der Registerkarte "Vorbereiten" im Menü "Analyse" auf  Schweißpunkt klicken.

2. Bezugsfläche auswählen.

   Auf dieser FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder auf diesen Flächen werden die Schweißpunkte definiert. Es muss eine einzelne FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder eine Kette von tangentialen Flächen ausgewählt werden.

3. Auf die Werkzeughilfe Führungskanten auswählen klicken und eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. auswählen.

   Entlang dieser Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. werden die Schweißpunkte definiert. Das Werkzeug sucht in folgenden Richtungen nach Verknüpfungskanten:

   1. Oberflächennormale.

   2. Zur Oberflächennormale umgekehrte Richtung.

   3. Wenn keine passende Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. für a oder b gefunden wurden, wird in der Richtung gesucht, die sowohl senkrecht zur Oberflächennormalen als auch senkrecht zur TangenteLinie, die eine Kurve (Bogen oder Kreis) an nur einem Punkt berührt, ohne diese zu überkreuzen, und die am Berührungspunkt senkrecht auf dem Radius steht. Eine Linie kann tangential zu einer Kurve und ein Bogen tangential zu einer Linie oder Kurve gezeichnet werden. der Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. liegt.

   Die Strg-Taste gedrückt halten und doppelklicken, um eine Kette von Kanten auszuwählen.

4. (Optional) Wenn eine andere Verknüpfungsfläche definiert werden soll, auf die Werkzeughilfe Verknüpfungsflächen auswählen klicken und eine Verknüpfungsfläche auswählen.

   Es können mehrere Flächen ausgewählt werden. Beim Klicken auf eine Verknüpfungsfläche werden alle vorher ausgewählten Flächen entfernt, und beim Drücken der Strg-Taste wird eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". hinzugefügt.

5. Die folgenden Optionen festlegen:

   • Startversatz: Der Abstand der Schweißpunkte vom Anfang der Führungskante.

   • Kantenversatz: Der Abstand der Schweißpunkte von der Führungskante.

   • Endversatz: Der Abstand der Schweißpunkte vom Ende der Führungskante.

   • Anzahl der Punkte: Die Anzahl der für jede KantenketteTangentenkette; eine fortlaufende Abfolge von Kanten, die miteinander verbunden sind. Durch Doppelklicken auf eine Kante in der Kette wird die gesamte Kette ausgewählt. festzulegenden Schweißpunkte.

   • Inkrement: Der Abstand zwischen Schweißpunkten.

     Es kann entweder die Anzahl der Punkte oder das Inkrement festgelegt werden. Der zuletzt eingegebene Wert wird verwendet. Wenn z. B. die Anzahl der Punkte geändert wird, wird das Inkrement automatisch aktualisiert. Wenn das Inkrement geändert wird, ändert sich auch die Anzahl der Punkte.

   • Suchbereich: Der Abstand von der Führungskante, innerhalb dessen nach Verknüpfungsflächen gesucht wird.

6. Auf die Werkzeughilfe Schweißpunkt erstellen klicken, um Schweißpunkte zu erstellen.

Verknüpfungsflächen erneut erkennen

1. Mit der rechten Maustaste auf eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". mit Schweißpunkten klicken.

2. Verknüpfungsflächen erneut erkennen auswählen.

   Auf alle neuen in der Nähe liegenden Flächen werden Schweißpunkte platziert.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. unterstützen diesen Vorgang:

Optionen

Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" stehen die folgenden Optionen zur Verfügung:

Beispiel

Schweißpunkte, die auf mehrere benachbarte verschweißte Teile verteilt sind
