Tutorial zu Schweißpunkten

In diesem Tutorial wird das Definieren von Schweißpunkten auf einem Teil und das Analysieren von Schweißpunkten in ANSYS Mechanical behandelt.

Schritt 1: Dokument öffnen

1. Auf den folgenden Link klicken und die Datei auf dem Computer speichern:

   spotweld.scdoc.

   Wenn Sie die Online-Version der Hilfe verwenden, wird das Modell als ZIP-Datei heruntergeladen. Sie müssen es auf der Festplatte speichern und die Dateierweiterung von ".zip" in ".scdoc" ändern.

2. Das DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-Markup-Folien enthalten kann. in SpaceClaim öffnen.

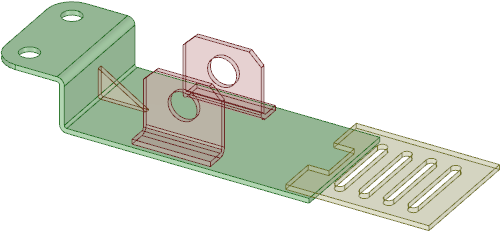

   Die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. sieht wie folgt aus:
