Volumenkörper in ein Blechteil umwandeln

1. Auf der Registerkarte "Blech" im Menü "Importieren" auf  Umwandeln klicken.

   Die Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. auswählen ist standardmäßig aktiviert.

2. Den erstellten KörperEin Volumenkörper oder eine Oberfläche. auswählen.

   Wandungen, Biegungen und Nähte (nur aus Blech erstellte Nähte mit Standardgröße, keine importierten Nähte) werden automatisch erkannt und anhand der Farbe identifiziert. Grün stellt eine Seite dar, Cyan die andere Seite, Nähte sind lila, und partielle Biegungen sind gelb.

   Es wird nur die Farbcodierung für Wandungen angezeigt, da keine anderen Elemente in der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. erstellt wurden.

3. Auf Auswählen klicken oder S drücken, um das Werkzeug "Umwandeln" zu verlassen.

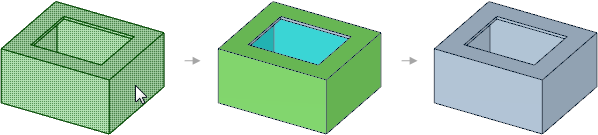

   Der KörperEin Volumenkörper oder eine Oberfläche. wird nach einer erfolgreichen Umwandlung azurblau dargestellt, wie in den Abbildungen unten dargestellt.
