Mit Volumen schneiden

Bei der Entwicklung eines Modells kann auch mit dem Werkzeug Mit Volumen schneiden gearbeitet werden, um ein kugelförmiges Schnittvolumen um ein ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. zu erstellen, sodass ein bestimmter BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird., ein bestimmtes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. oder ein bestimmter Abschnitt der Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. selektiv isoliert werden kann.

"Mit Volumen schneiden" kann besonders hilfreich sein, wenn ein bestimmtes DetailAspekte einer Konstruktion, die zur Kommunikation mit anderen oder zur Übermittlung der Konstruktion zur Überprüfung angegeben werden. Mit den Werkzeugen auf der Registerkarte "Detailerstellung" können Beschriftungen in Konstruktionen eingefügt, Zeichenblätter erstellt und Konstruktionsänderungen überprüft werden. Es ist möglich, die Einstellungen für die Detailerstellung zur Anpassung an bestimmte Standards zu ändern oder einen benutzerdefinierten Stil zu entwickeln. in einem komplexen Modell genauer betrachtet oder bearbeitet werden muss. Beispiel: Nachdem ein Konstruktionsbereich isoliert wurde, können mit dem Werkzeug Reparieren > Fehlende Flächen fehlende Flächen an einem KörperEin Volumenkörper oder eine Oberfläche. ermittelt und repariert werden.

Mit Volumen schneiden

1. Durch RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden. und Zoomen im Modell das ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. bzw. den BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. lokalisieren, der angezeigt werden soll.

2. Während keine Auswahl besteht, mit der rechten Maustaste klicken und Mit Volumen schneiden > Festlegen auswählen.

   Diese Aktion beschneidet die sichtbare und auswählbare Geometrie um den Radius einer virtuellen Kugel.

3. Mit dem Mauszeiger mittig auf das ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. zeigen, das angezeigt werden soll, und anschließend klicken und ziehen, um das kugelförmige Schnittvolumen zu erstellen.

4. Die Maus loslassen.

   Der zur Vorschau ausgewählte BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. wird vergrößert und in einer Kugel als beschnitten oder vom restlichen Modell isoliert angezeigt.

5. Mit der rechten Maustaste klicken und Mit Volumen schneiden > Auswählen auswählen.

   Hierdurch wird die virtuelle kugelförmige OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". des Bereichs ausgewählt.

   Im Fensterbereich "Eigenschaften"Bereich der Benutzeroberfläche, in dem bearbeitbare Details zu den ausgewählten Objekten angezeigt werden. Dieser Fensterbereich wird anfänglich unten links auf dem Bildschirm angezeigt, kann aber nach Bedarf verschoben werden. kann Folgendes geändert werden:

   • Zentrieren: Neue Koordinaten (basierend auf dem globalen Nullpunkt) für den Mittelpunkt der Kugel eingeben.
   • Auswahl zum SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen.: "Ja" auswählen, um die aktuelle Auswahl mit der Kugel zu schneiden. Die Standardeinstellung ist "Nein".
   • Radius: Einen neuen Kugelradius eingeben.
6. Mit der rechten Maustaste klicken und Mit Volumen schneiden > Durch Auswahl festlegen auswählen.

   Dadurch können die Abmessungen der virtuellen Kugel auf Grundlage der aktuellen Auswahl festgelegt werden.

7. Den Mauszeiger über den BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. bewegen, um die verschiedenen Konstruktionselemente zu identifizieren.

8. Um die Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. wieder ohne Beschnitt anzuzeigen, mit der rechten Maustaste klicken und Mit Volumen schneiden > Löschen auswählen.

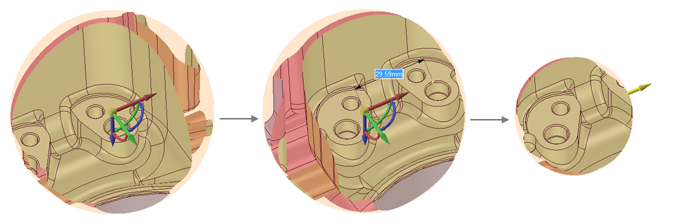

Mit der Option VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. im Menü für das beschnittene Volumen kann der Rahmen des beschnittenen Volumens in einen anderen BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird. des Modells verschoben werden. Mit der Option Größe ändern wird die Größe des Rahmens für das beschnittene Volumen angepasst. Siehe Abbildungen unten.
