Orienter les objets

L'outil Orienter s'active si un modèle est chargé et fait pivoter les composants de sorte que les éléments sélectionnés soient orientés dans la même direction.

Pour obtenir la description de toutes les contraintes d'assemblage, reportez-vous à la rubrique imprimable Graphique de référence des contraintes d'assemblage.

Cliquez pour répéter

Vous pouvez utiliser l'outil Orienter pour déplacer des objets sans attribuer de conditions d'assemblage. Si les objets appartiennent à différents composants, décochez Créer des conditions dans le volet Options d'assemblage avant le déplacement.

Pour définir une condition d'orientation

1. Cliquez sur Orienter dans le groupe AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, Composant de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

   Le guide d'outil Aligner est activé par défaut.

2. Sélectionnez l'arête ou la face du composant que vous souhaitez déplacer.

   Cliquez en appuyant sur Ctrl pour sélectionner plusieurs objets.

   Le guide d'outil RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. est activé.

3. Sélectionnez l'arête ou la face du composant que vous ne souhaitez pas déplacer.

   Les composants s'alignent. Vous pouvez contrôler l'animation de l'alignement à l'aide de l'option SpaceClaim avancée Animer le tirage complet.

   La contrainte est ajoutée aux composants dans la structure arborescente.

Aller plus vite

Maintenez la touche Ctrl enfoncée et sélectionnez le composant à déplacer et le composant à ne pas déplacer, puis cliquez sur Orienter dans le groupe AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, Composant de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

Pour inverser le sens d'une condition d'orientation

Cliquez avec le bouton droit sur une condition d'orientation dans la structure arborescente et sélectionnez Inverser le sens pour aligner les composants sur le côté opposé du plan d'alignement.

Vous pouvez également remplacer la valeur Inversé par Vrai ou Faux dans la section Condition d'assemblage du volet Propriétés.

Pour définir un angle de décalage pour une condition d'orientation

1. Sélectionnez la condition Direction d'orientation dans la structure arborescente.

2. Modifiez la valeur d'angle dans la propriété DécalageDistance de déplacement ou de copie d'une arête, d'un segment ou d'une courbe. dans le volet Propriétés.

Pour orienter des objets sans condition d'assemblage

1. Cliquez sur Orienter dans le groupe AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, Composant de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

   Le guide d'outil Aligner est activé par défaut.

2. Décochez Créer des conditions dans le volet Options d'assemblage.

3. Sélectionnez l'arête ou la face de l'objet que vous souhaitez déplacer.

   Cliquez en appuyant sur Ctrl pour sélectionner plusieurs objets.

   Le guide d'outil RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. est activé.

4. Sélectionnez l'arête ou la face de l'objet que vous ne souhaitez pas déplacer.

   Les composants s'alignent. Vous pouvez contrôler l'animation de l'alignement à l'aide de l'option SpaceClaim avancée Animer le tirage complet.

Guides d'outil

Exemples

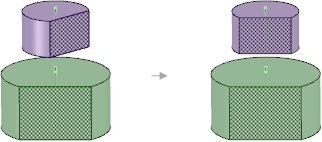

Orienter deux composants ayant une contrainte Aligner sur leurs axes tourne la seconde pièce sélectionnée.
