Orienter les profilés

Utilisez cet outil pour modifier l'orientation d'un profilé, le faire pivoter autour de son point d'ancrage et le décaler par rapport à ce dernier.

Pour modifier l'orientation d'un profilé

1. Cliquez sur Orienter dans le groupe Profilés de l'onglet Préparer.

2. Sélectionnez un profilé dans la fenêtre de conception ou la structure arborescente.

   Vous pouvez cliquer sur Afficher dans le groupe Profilés et passer au mode d'affichage Profilés solides lorsque l'outil Orienter est actif. Cela vous permet notamment de visualiser le profilé.

3. (Facultatif) Cliquez sur le guide d'outil Orienter vers l'objet ou maintenez la touche Alt enfoncée et sélectionnez un objet de référence. Le profilé sera orienté vers la direction Z projetée du plan de l'objet sélectionné.

4. Utilisez les flèches bleues pour modifier l'orientation du profilé :

   • Cliquez sur la flèche bleue droite (axe des abscisses) pour inverser l'orientation du profilé.

   • Faites glisser la flèche bleue incurvée pour faire pivoter le profilé autour de son point d'ancrage.

   • Double-cliquez sur la flèche bleue incurvée pour faire pivoter le profilé de 90 °.

   • Faites glisser les flèches rouges ou vertes (axes Y et Z) pour décaler le profilé.

Guides d'outil

Les guides d'outil suivants vous guident au cours du processus :

Exemple

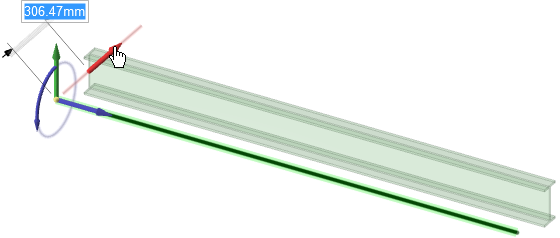

Décaler un profilé le long de l'axe des ordonnées.
